Frequenzumrichter-Motor ED400D-1500-160L-4

14 299,79 zł*

Ceny zawierają podatek VAT oraz koszty wysyłki

Czas dostawy Na zapytanie

Zakres kontroli

Wykonanie

Numer produktu: 1C20161117K201M

custom_versand Artykuł + opakowanie

custom_hinweis Wysyłka na palecie

customFields.custom_hinweis-2_ Zwroty wykluczone!

Pliki do pobrania

Informacje o produkcie "Frequenzumrichter-Motor ED400D-1500-160L-4"

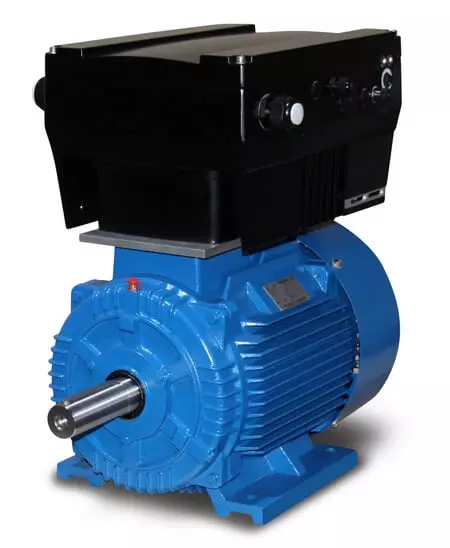

Przemiennik częstotliwości, 3x 400V EASYdrive, z silnikiem elektrycznym 15kW

Silnik trójfazowy
Moc=15 kW, prędkość=4 bieguny, wał=42 x 110 mm,Masa całkowita=159 kg,
konstrukcja=B3, napięcie wejściowe=3 x 400 V-50 Hz, 3 x 460 V-60 Hz (± 5 % zgodnie z VDE 0530),
częstotliwość=50/60 Hz, wykończenie farbą=RAL 5010 (niebieski gencjanowy), stopień ochrony=IP55,
Czujnik temperatury=3 x termistory PTC, Położenie skrzynki zaciskowej=góra, Obudowa=odlew aluminiowy,
Klasa izolacji=F (1155 °C, Łożysko kulkowe=SKF, C&U lub odpowiednik, Chłodzenie=wentylator osiowy (odpowiednik), Chłodzenie=wentylator osiowy (odpowiednik). odpowiednik, chłodzenie=wentylator osiowy (tworzywo sztuczne),

przetwornica częstotliwości
moc=15 kW, rozmiar=D, napięcie wejściowe=3 x 400 V +10 % (trójfazowe), częstotliwość wejściowa=50/60 Hz,
częstotliwość wyjściowa=0- 400 Hz, filtr EMC=C2, stopień ochrony=IP65, wymiary=414 mm x 294 mm x 232 mm,
prąd sieciowy (wejściowy)=28,2 A. Idealny zakres regulacji=5- 60 Hz, ze stałym znamionowym momentem obrotowym, poniżej 30 Hz
do chłodzenia wymagany jest zewnętrzny wentylator.

Informacje o produkcie
Przetwornica częstotliwości oferuje opcję "kompatybilności z magistralą" za pomocą modułów magistrali polowej.
Dzięki CANopen, EtherCAT, Modbus (już w zestawie), Profibus, Profinet i Sercos, EASYdrive
oferuje kompatybilność z prawie wszystkimi popularnymi środowiskami sterowania. Klient może wybrać odpowiedni system magistrali
i w ten sposób idealnie zintegrować EASYdrive ze środowiskiem sterowania swojej aplikacji.
Wymagany opcjonalny wariant sterowania należy określić przy składaniu zamówienia.
Sterowniki napędów EASYdrive posiadają certyfikaty CE, UL i CSA.eASYdrive jest zgodny z klasą EMC C2 (dla 3-fazowego zasilania sieciowego) lub C1 (dla 1-fazowego zasilania sieciowego) bez zewnętrznych środków filtrujących
.

Możliwy wybór wariantów!

Wybór produktu
Przy wyborze przetwornicy częstotliwości proszę zwrócić uwagę, że istnieją 3 warianty. Po pierwsze, istnieje standardowa wersja urządzenia
, po drugie urządzenie z klawiaturą membranową, a po trzecie urządzenie z jednostką sterującą MMI.

Pokazana tutaj "przetwornica częstotliwości w wersji standardowej" jest w pełni użyteczna i zawiera wbudowany potencjometr
z boku, ale wymaga odpowiedniej jednostki sterującej do sterowania.
W tym celu należy również zamówić jedną z następujących opcji:
- Zewnętrzna jednostka sterująca (MMI, z kablem i wtyczką) - Kabel interfejsu dla MMI (z kablem i wtyczką) Wtyczka)
- Kabel interfejsu do programowania PC

Adapter Bluetooth

Wariant "przetwornica częstotliwości z klawiaturą membranową" zawiera wbudowany potencjometr i oferuje możliwość bezpośredniego sterowania przetwornicą częstotliwości
, np. start-top, praca lewo-prawo itp.
Do parametryzacji należy również zamówić jedną z następujących opcji:
-

Zewnętrzna jednostka sterująca (MMI, z kablem i wtyczką)

Kabel interfejsu do programowania PC

Adapter Bluetooth

Wariant "Przetwornica częstotliwości z jednostką sterującą MMI" nie wymaga opcjonalnej jednostki sterującej,
a wyświetlacz jest również zawarty w pokrywie urządzenia. W razie potrzeby można skorzystać z wymienionych opcji.

Ważne wskazówki
Niniejszy przemiennik częstotliwości jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!
Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych. silnik elektryczny o mocy 15 kW z bezstopniową przetwornicą częstotliwości!

Wydajność:	15 kW
Zakres kontroli:	ok. 140 do 1630 obr./min
Średnica wału:	42 mm
Projekt:	B3
Napięcie:	3 x 400 V
Seria:	EASYdrive ED400 0,55kW - 22,0kW

Właściwości "Frequenzumrichter-Motor ED400D-1500-160L-4"

Wydajność:	15 kW
Zakres kontroli:	ok. 140 do 1630 obr./min
Średnica wału:	42 mm
Projekt:	B3
Napięcie:	3 x 400 V
Seria:	EASYdrive ED400 0,55kW - 22,0kW
