Informacje o produkcie "EASYdrive EtherCAT"
Karta interfejsu EtherCAT dla EASYdrive. (Nie dla serii Alpha!)

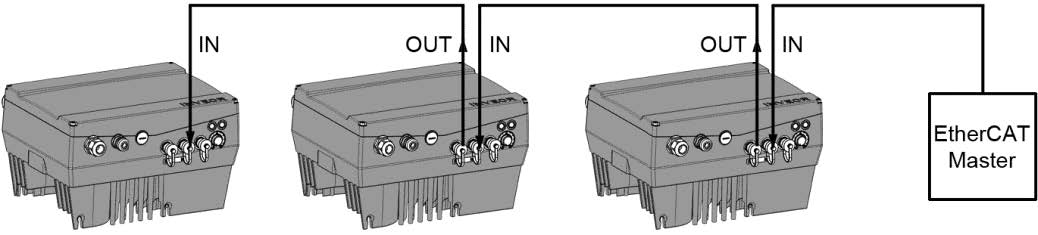

System magistrali EtherCAT należy do rodziny magistrali polowych. Z reguły sieć jest skonfigurowana w strukturze liniowej
strukturze liniowej. Maksymalna szybkość transmisji danych na magistrali EtherCAT może wynosić do 100 Mbit/s
do 100 Mbit/s. Kabel magistrali jest podłączany wyłącznie za pośrednictwem dwóch
dwa gniazda przyłączeniowe M12 z przodu. Proszę zwrócić uwagę, że
proszę pamiętać, że kabel magistrali wejściowej jest podłączony do gniazda "In", a kabel magistrali wyjściowej do gniazda "Out"
gniazdo. Jeśli jest to ostatni abonent, gniazdo "Out" musi pozostać niepodłączone
gniazdo "Out" należy pozostawić wolne - rezystor końcowy nie jest wymagany.
W zestawie kabel połączeniowy M12 2 m, wtyk M12 / wtyk RJ45 / 4-pinowy / 2 m / kodowany D.
karta interfejsu (interfejs) jest częścią falownika i nie można jej doposażyć.
Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.
| Komponent: | Karty interfejsu |
|---|---|
| Producent: | EASYdrive |
| Typ: | EtherCAT |
| Seria: | EASYdrive ED230 0,37kW - 1,5kW, EASYdrive ED400 0,55kW - 22,0kW |
