PV1102L.01-112-4-4,0 kW-86 obr/min Motoreduktor planetarny
Pliki do pobrania
Informacje o produkcie "PV1102L.01-112-4-4,0 kW-86 obr/min Motoreduktor planetarny"

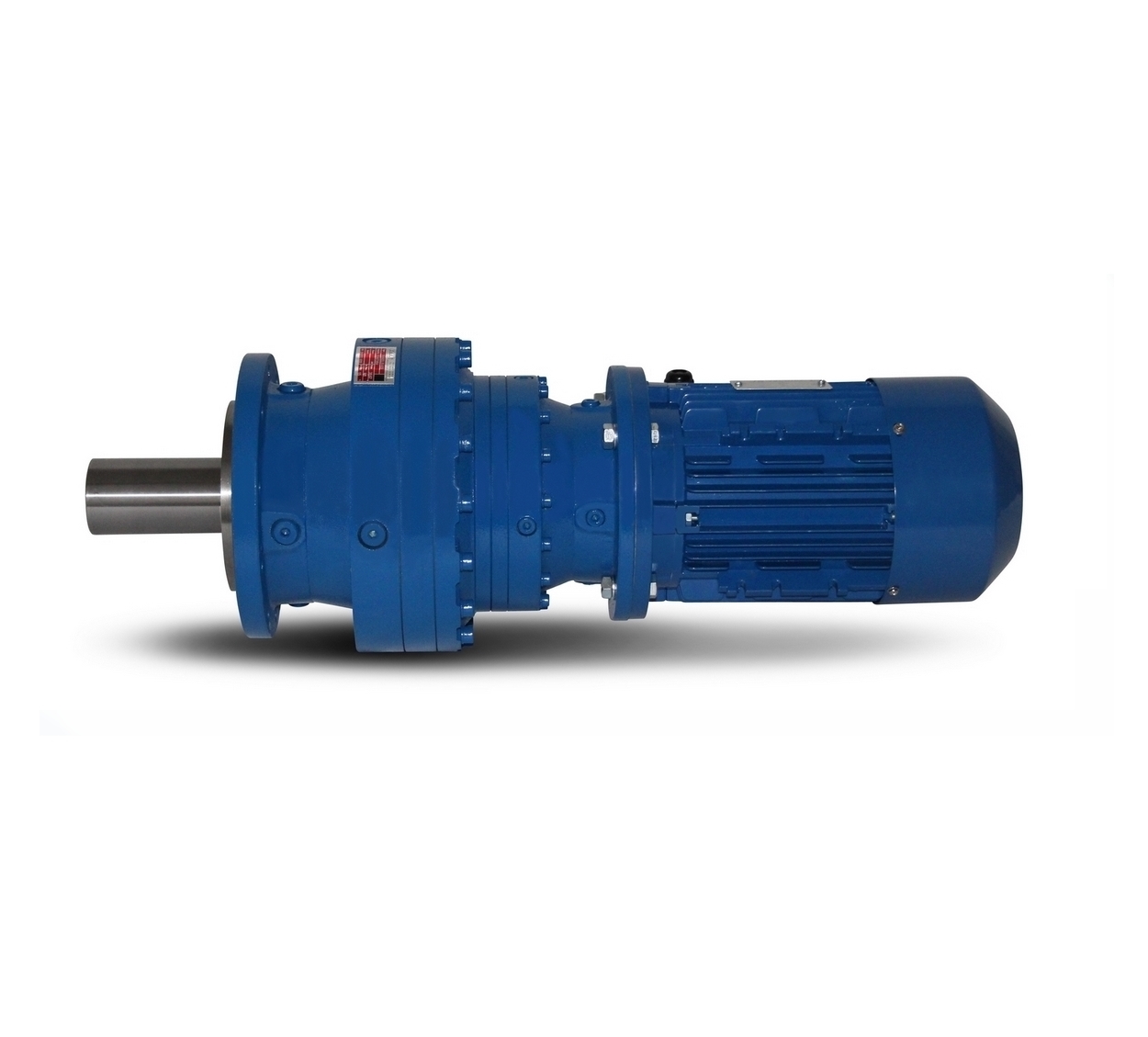

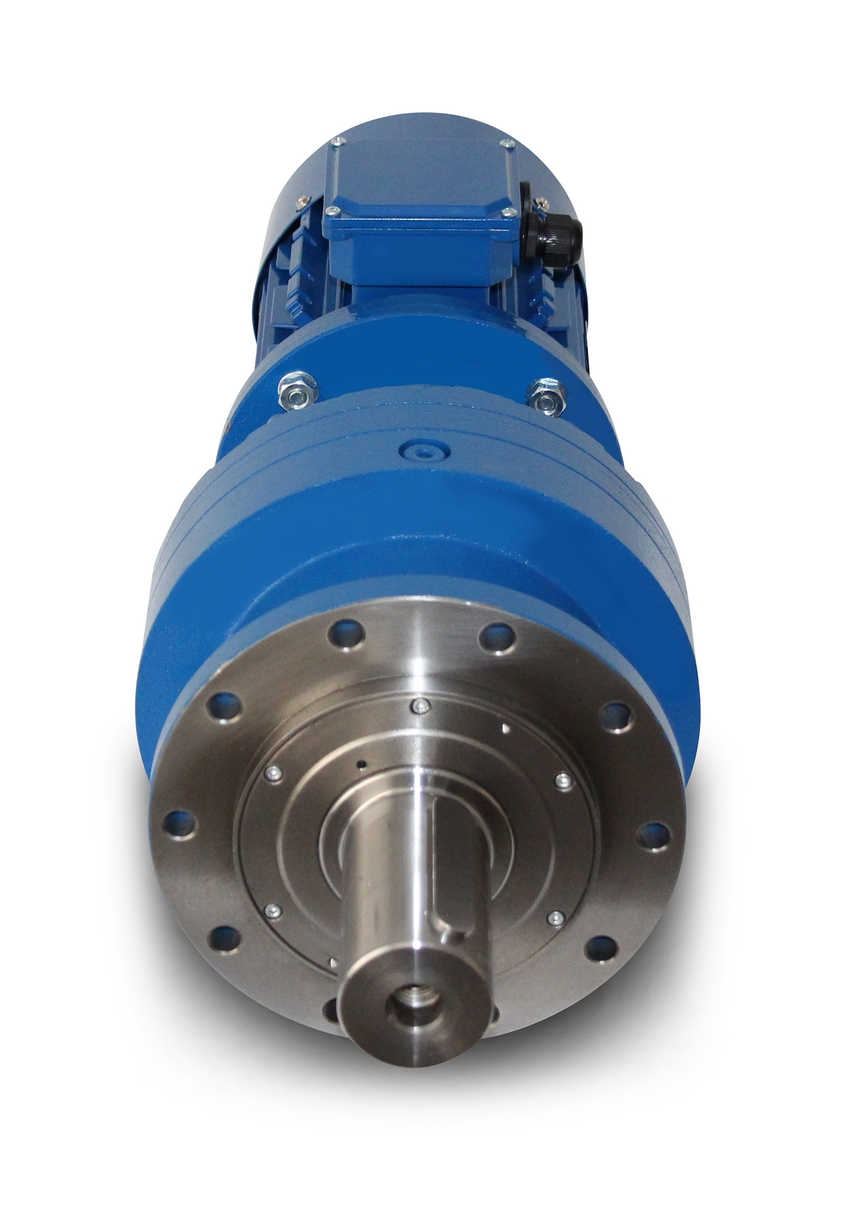

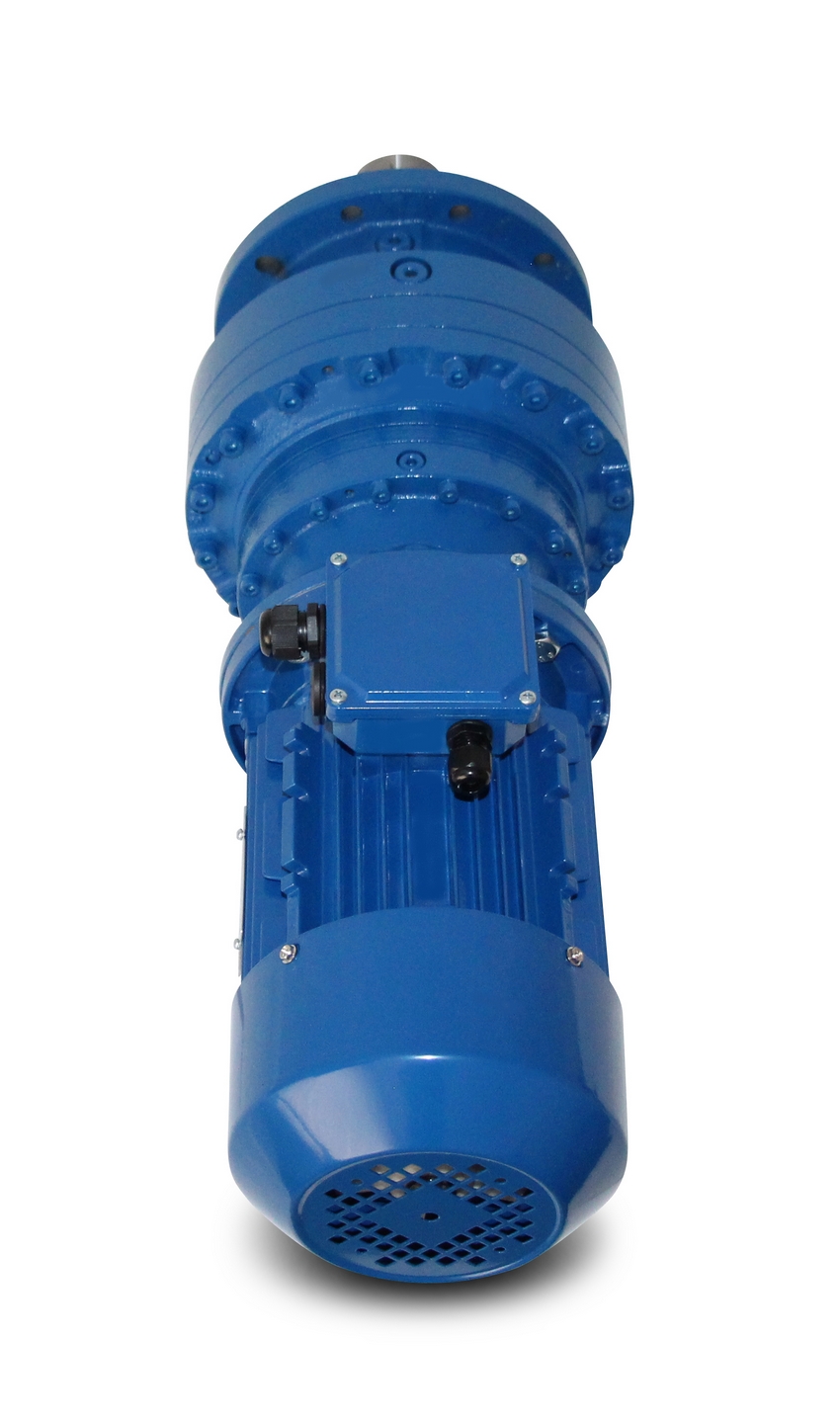

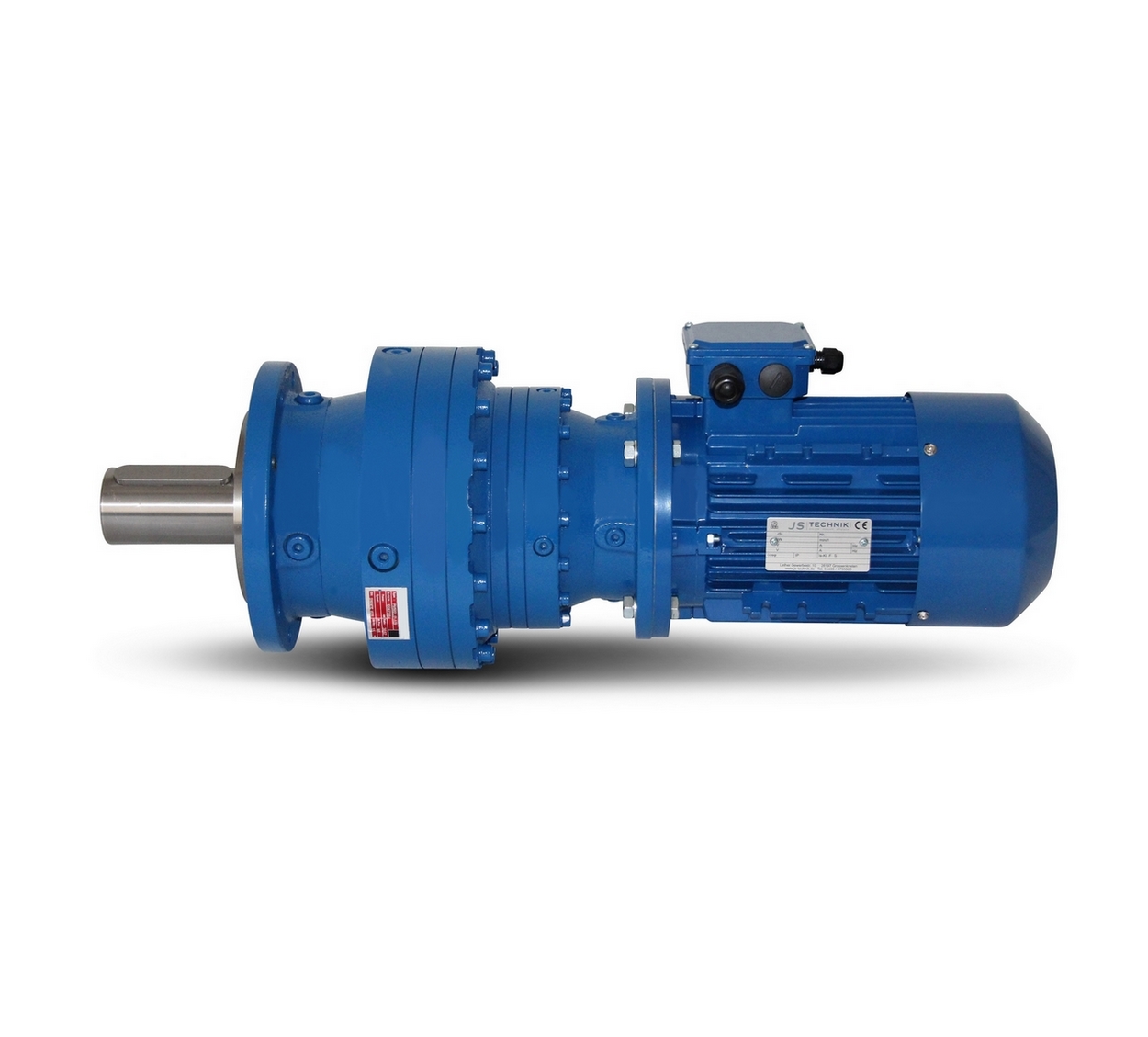

Motoreduktor planetarny z kołnierzem IEC między przekładnią a silnikiem elektrycznym
Napięcie=3 x 400/690 V-50 Hz, 3 x 460/795 V-60 Hz (± 5% zgodnie z VDE 0530), częstotliwość=50/60 Hz.
Moc=4,0 kW, prędkość (n²)=86 obr/min, przełożenie (i)=17,02, moment obrotowy (M²)=407 Nm,
Współczynnik serwisowy (fs)=2,5, konstrukcja=B5, wał=50 mm x 82 mm, waga=59 kg, kolor=RAL5010.
Czujnik temperatury=3 x termistor PTC, tryb pracy=S1- 100% ED, skrzynka zaciskowa=górna (obrotowa).
Jak zwykle w przypadku przekładni planetarnych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni
aby uniknąć przegrzania w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania.
Proszę przesłać nam ten Formularz wypełniony i odesłany do nas.
Wszelkie wymagane do tego celu radiatory lub wymienniki ciepła są dostępne na życzenie.
Motoreduktor nadaje się do pracy z przetwornicą częstotliwości i jest zgodny z normą IEC 60034-30:2008.
Przekładnia planetarna może pracować w obu kierunkach obrotu i jest dostarczana z wlewem oleju.
Zgodnie z normami VDE 0105 i IEC 364, wszelkie prace przy napędzie elektrycznym mogą być wykonywane wyłącznie przez wykwalifikowany personel
wykwalifikowany personel. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie.

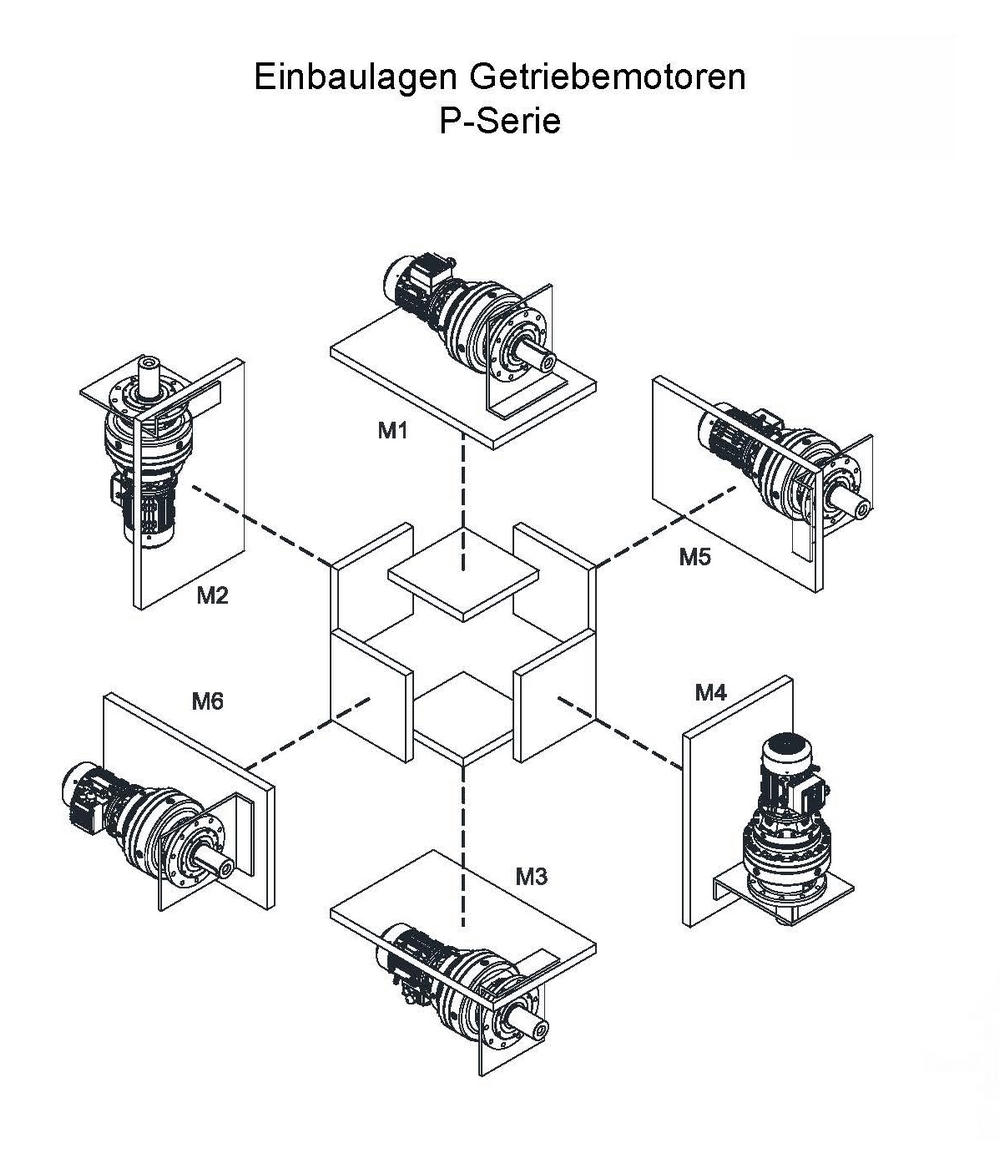

Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Pozycje montażowe 2 i 4 zawsze ze zbiornikiem wyrównawczym oleju.
Ważne uwagi
Ten siłownik jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!
Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.
| Częstotliwość: | 50 Hz, 60 Hz |
|---|---|
| Moment obrotowy: | 401 do 500 Nm |
| Ochrona silnika: | 3 x PTC Kaltleiter |
| Tryb pracy: | S1 |
| Wydajność: | 4,0 kW |
| Prędkość: | 51 do 100 obr./min |
| Średnica wału: | 50 mm |
| Projekt: | Montaż kołnierzowy |
| Kierunek obrotu: | Lewa, Prawa |
| Seria: | Seria P (wersja kołnierzowa) |
