MV-F002-712-4 - 0.37kW - przekładnia czołowa 36 do 430 rpm + silnik Alpha FC
Pliki do pobrania
- JS- MV002 / MV003- Maßzeichnung / Drawing
- JS- Elektromotor- MS2 712- Datenblatt / Data sheet
- JS- EASYdrive- Frequenzumrichter- Datenblatt
- JS- MV / NV - Betriebsanleitung
- JS- Elektromotoren- Betriebsanleitung
- JS- Electric motors- Operation instructions
- JS- MMI- Externes Bedien- / Programmiergerät
- JS- EASYdrive- Alpha- Frequenzumrichter- Bedienungsanleitung
- JS- MMI- External Operating- / Programming Device
- JS- EASYdrive- Alpha- Frequency Inverter- Operation Manual
- JS- PC-Software (nur mit Parametrierkabel möglich)
Informacje o produkcie "MV-F002-712-4 - 0.37kW - przekładnia czołowa 36 do 430 rpm + silnik Alpha FC"

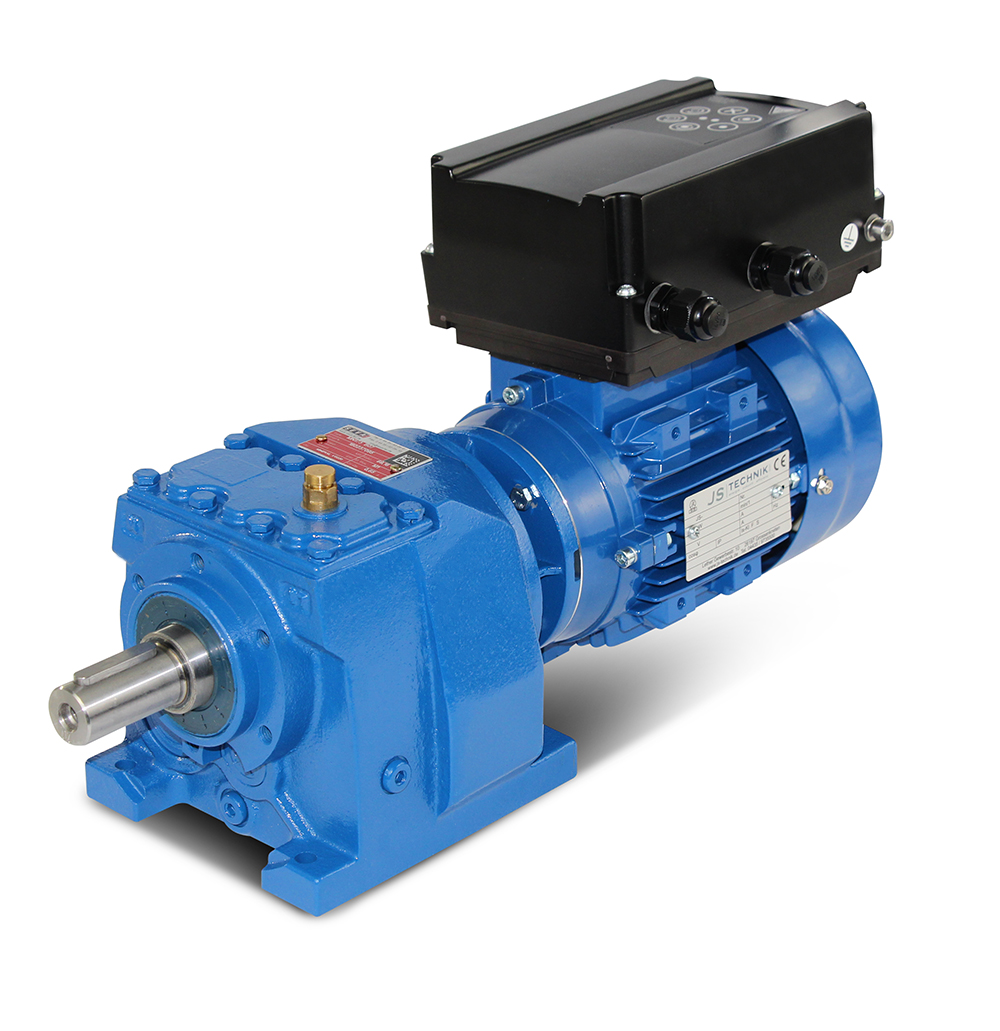

Motoreduktor walcowy z wbudowanym przemiennikiem częstotliwości EASYdrive Alpha
Moc=0,37 kW, prędkość=36 do 430 obr/min, przełożenie (i)=3,90, moment obrotowy (M²)=9 Nm, współczynnik serwisowy (fs)=4,0.
design=B3 (B35 za dopłatą), wał=20x40 mm, waga=18,8 kg, kolor=RAL5010,
czujnik temperatury=3 x termistory PTC, tryb pracy=S1- 100% ED.
Proszę wybrać żądaną pozycję instalacji podczas zamawiania!
Przetwornica częstotliwości
Moc=0,37 kW, rozmiar=alpha, napięcie wejściowe=1 x 230V +10% (jednofazowe), częstotliwość wejściowa=50/60 Hz,
częstotliwość wyjściowa=0- 400 Hz, filtr EMC=C2, stopień ochrony=IP65, wymiary=187 mm x 126 mm x 70 mm,
prąd sieciowy (wejście)=4,5 A. Idealny zakres regulacji=5-60 Hz, ze stałym znamionowym momentem obrotowym, poniżej 30 Hz
do chłodzenia wymagany jest zewnętrzny wentylator.
Informacje o produkcie
Przetwornica częstotliwości oferuje opcję "kompatybilności z magistralą" za pomocą modułów fieldbus.
Dzięki Modbus (już dołączony) i CANopen, EASYdrive alpha oferuje kompatybilność ze środowiskami sterowania.
Wymagany opcjonalny wariant sterowania należy określić przy składaniu zamówienia.
Sterowniki napędów EASYdrive alpha posiadają certyfikaty CE, UL i CSA. EASYdrive alpha jest zgodny z klasą EMC C2 (dla jednofazowego zasilania sieciowego) bez zewnętrznych filtrów
.
! Możliwy wybór wariantu !
Wybór produktu
Przy wyborze przetwornicy częstotliwości proszę pamiętać, że istnieją 2 warianty. Pierwszy to standardowa wersja urządzenia
, a drugi to urządzenie z klawiaturą membranową. Obie wersje zawierają wbudowany potencjometr z boku
.
Przedstawiona tutaj "przetwornica częstotliwości w wersji standardowej" jest w pełni użyteczna, jednak do sterowania
wymaga odpowiedniego panelu sterowania.
W tym celu należy zamówić jedną z następujących opcji:
- Zewnętrzne urządzenie do obsługi/programowania (MMI z kablem i wtyczką)
- Kabel interfejsu do programowania PC
- Adapter Bluetooth

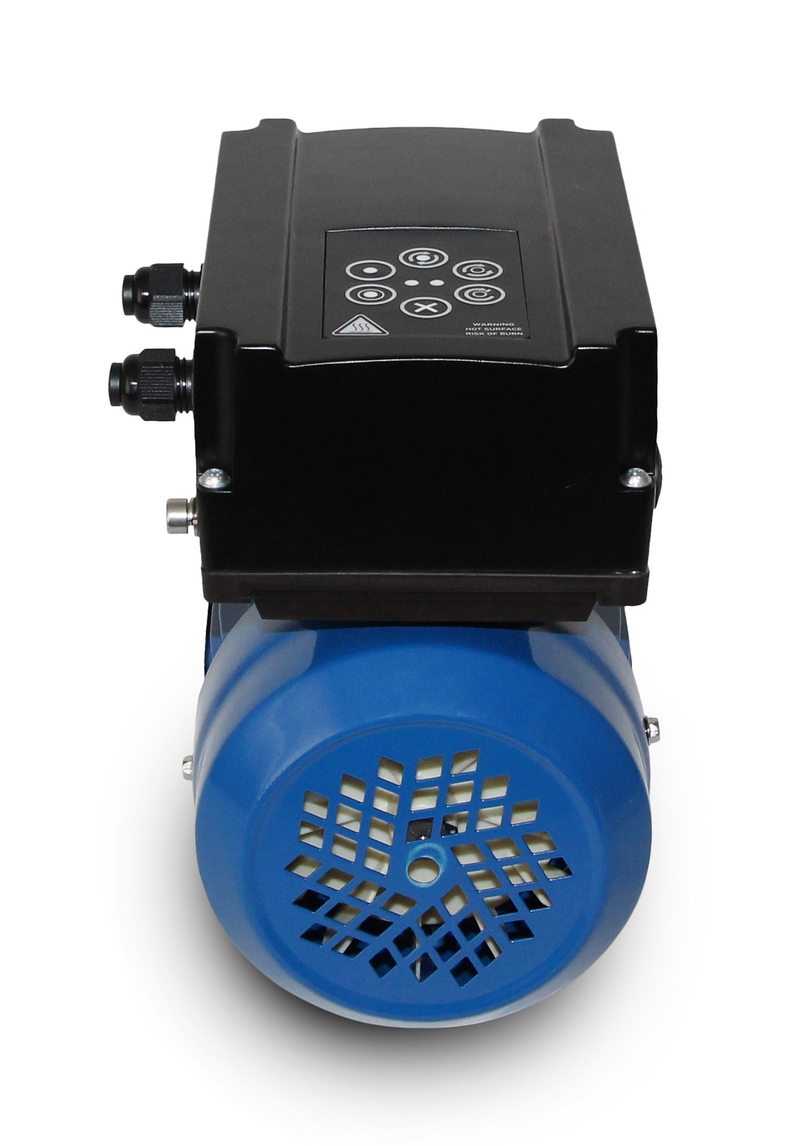

Wariant "przetwornica częstotliwości z klawiaturą membranową" oferuje możliwość bezpośredniego sterowania przetwornicą częstotliwości,
takich jak start/stop, bieg w lewo/prawo itp.
W celu parametryzacji należy również zamówić jedną z następujących opcji:
- Zewnętrzne urządzenie do obsługi/programowania (MMI z kablem i wtyczką)
- Kabel interfejsu do programowania PC
- Adapter Bluetooth
Ważne uwagi
Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!
Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.
| Moment obrotowy: | do 10 Nm |
|---|---|
| Wydajność: | 0,37 kW |
| Zakres kontroli: | ok. 30 do 430 obr./min |
| Średnica wału: | 20 mm |
| Seria: | EASYdrive Alpha 0,18kW - 0,75kW |
| Moment obrotowy: | do 10 Nm |
|---|---|
| Wydajność: | 0,37 kW |
| Zakres kontroli: | ok. 30 do 430 obr./min |
| Średnica wału: | 20 mm |
| Seria: | EASYdrive Alpha 0,18kW - 0,75kW |
