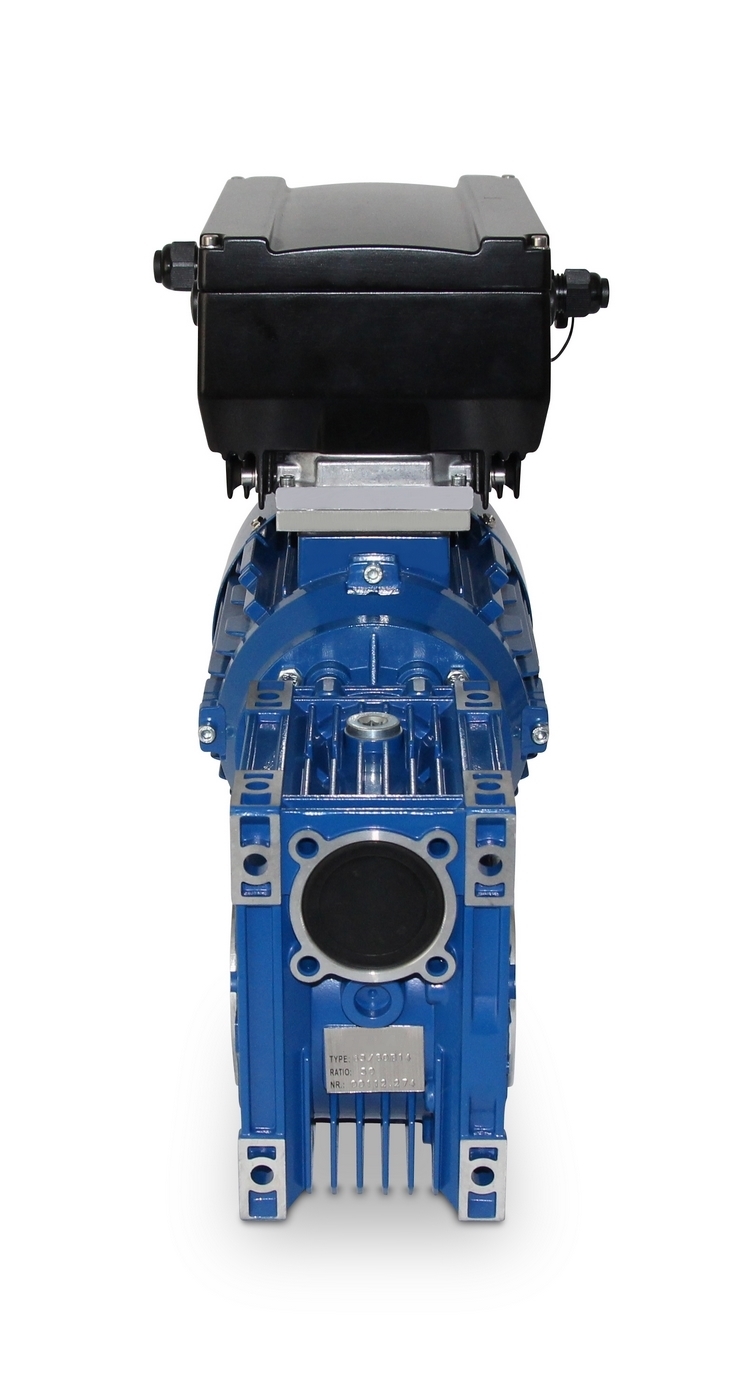

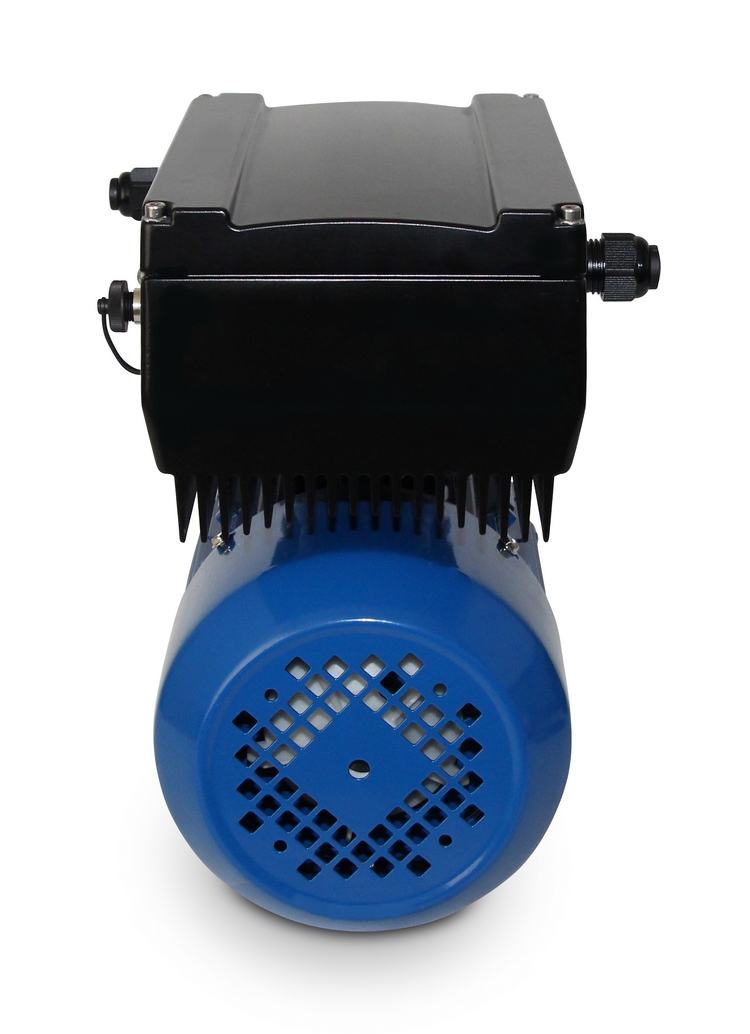

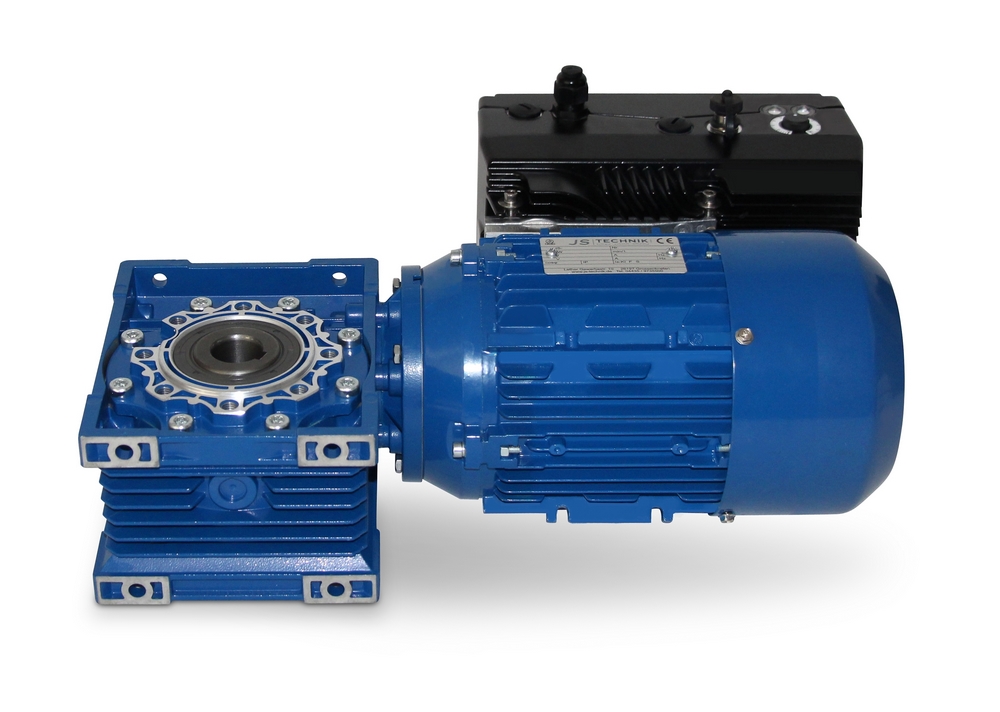

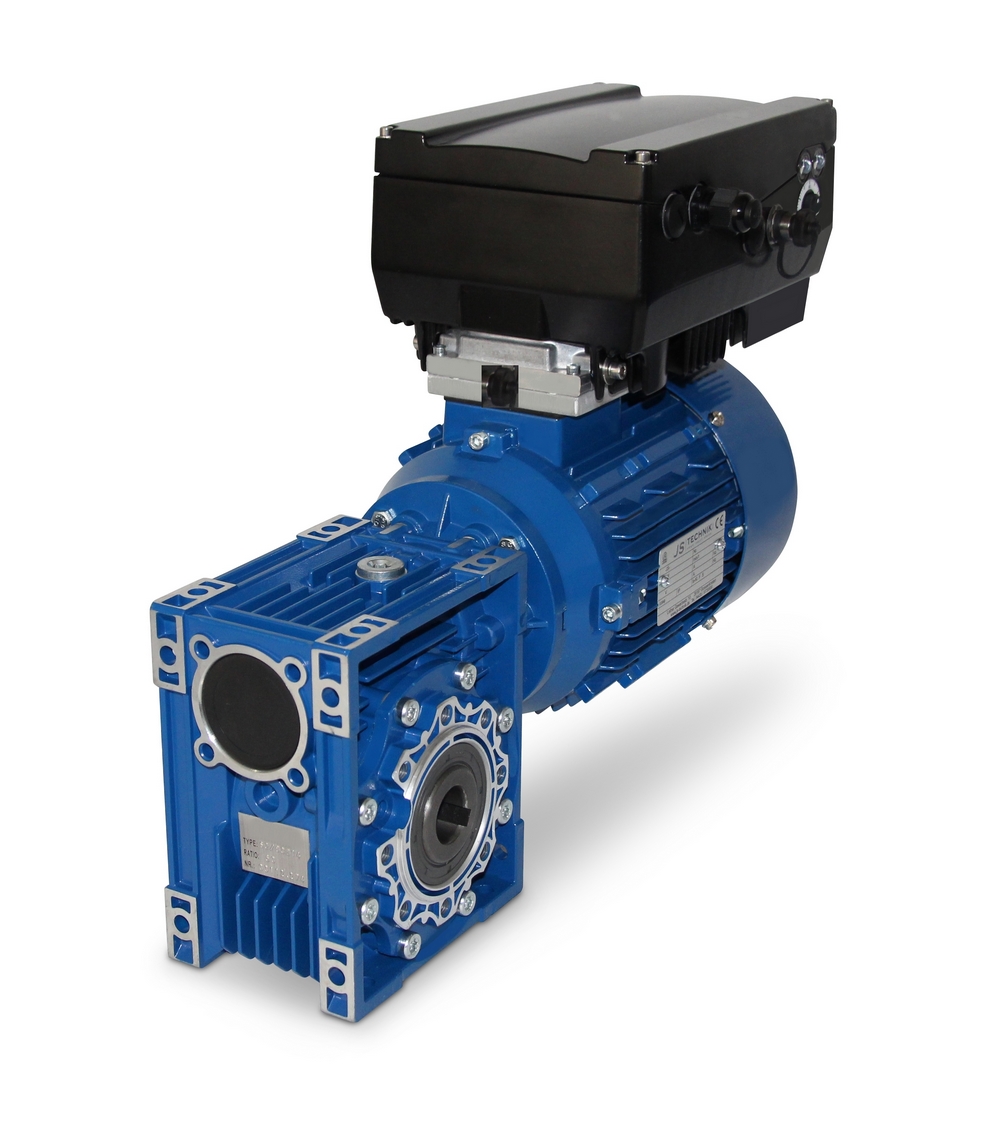

CMRV150 100L1-4 - 2,2 kW - 2 do 16 obr/min - przekładnia ślimakowa z silnikiem z przetwornicą częstotliwości ED400

Pozycja montażowa motoreduktorów serii E i CMRV
Pozycja montażowa motoreduktorów serii E i CMRV

10 013,19 zł*

Ceny zawierają podatek VAT oraz koszty wysyłki

Numer produktu: C150000510101000K201T2
custom_versand Artykuł + opakowanie
custom_hinweis Wysyłka na palecie
customFields.custom_hinweis-2_ Zwroty wykluczone!

Informacje o produkcie "CMRV150 100L1-4 - 2,2 kW - 2 do 16 obr/min - przekładnia ślimakowa z silnikiem z przetwornicą częstotliwości ED400"

Przekładnia ślimakowa + silnik z przetwornicą częstotliwości ED400, moc=2,2 KW, prędkość=2 do 16 obr

Stopień ochrony=IP55, klasa izolacji=F (155°C), tryb pracy=S1, cykl pracy=S1- 100%,
wał drążony=50 mm, pozycja montażowa M1-M6, prędkość silnika=4 bieguny, przełożenie (i)=100 , moment obrotowy=960 Nm,
współczynnik serwisowy (f.s.)=1 . Skrzynka zaciskowa=górna (obrotowa), waga=109 kg, kolor=RAL 5010 (niebieski gencjanowy),
czujnik temperatury=3 x termistor PTC, obudowa=żeliwo szare, łożysko kulkowe=SKF, C&U lub równoważne,

Proszę wybrać żądaną pozycję instalacji przy składaniu zamówienia!

Przetwornica częstotliwości
Moc=2,2 KW, rozmiar=B, napięcie wejściowe=3 x 400 V +10% (trójfazowe), częstotliwość wejściowa=50/60 Hz,
częstotliwość wyjściowa=0- 400 Hz, filtr EMC=C2, stopień ochrony=IP65, wymiary=270 mm x 189 mm x 140 mm,
prąd sieciowy (wejście)=4,6 A. Idealny zakres regulacji=5-60 Hz, ze stałym znamionowym momentem obrotowym, poniżej 30 Hz
do chłodzenia wymagany jest zewnętrzny wentylator.

Informacje o produkcie
Przetwornica częstotliwości oferuje opcję "kompatybilności z magistralą" za pomocą modułów magistrali polowej.
Dzięki CANopen, EtherCAT, Modbus (już w zestawie), Profibus, Profinet i Sercos, EASYdrive
oferuje kompatybilność z prawie wszystkimi popularnymi środowiskami sterowania. Klient może wybrać odpowiedni system magistrali
i w ten sposób idealnie zintegrować EASYdrive ze środowiskiem sterowania swojej aplikacji.
Wymagany opcjonalny wariant sterowania należy określić przy składaniu zamówienia.
Sterowniki napędów EASYdrive posiadają certyfikaty CE, UL i CSA. EASYdrive spełnia wymagania EMC klasy C2 (dla zasilania 3-fazowego) lub C1 (dla zasilania 1-fazowego) bez zewnętrznych filtrów
.

! Możliwy wybór wariantu !

Silnik elektryczny + przetwornica częstotliwości

Wybór produktu
Przy wyborze przetwornicy częstotliwości proszę pamiętać, że istnieją 3 warianty. Pierwszy to standardowa wersja urządzenia
, drugi to urządzenie z klawiaturą membranową, a trzeci to urządzenie z jednostką sterującą MMI.

Przedstawiona tutaj "przetwornica częstotliwości w wersji standardowej" jest w pełni użyteczna i zawiera wbudowany potencjometr
z boku, ale wymaga odpowiedniej jednostki sterującej do sterowania.
W tym celu należy zamówić jedną z następujących opcji:
- Zewnętrzna jednostka obsługi/programowania (MMI z kablem i wtyczką)
- Kabel interfejsu do programowania PC
- Adapter Bluetooth

Wariant "przetwornica częstotliwości z klawiaturą membranową" zawiera wbudowany potencjometr i oferuje możliwość bezpośredniego sterowania przetwornicą częstotliwości
, np. start/stop, praca w lewo/prawo itp.
W celu parametryzacji należy również zamówić jedną z następujących opcji:
- Zewnętrzne urządzenie do obsługi/programowania (MMI z kablem i wtyczką)
- Kabel interfejsu do programowania PC
- Adapter Bluetooth

Wariant "przetwornica częstotliwości z jednostką sterującą MMI" nie wymaga opcjonalnej jednostki sterującej,
, a wyświetlacz jest również zawarty w pokrywie urządzenia. W razie potrzeby można użyć wymienionych opcji.



Ważne wskazówki
Ten przemiennik częstotliwości jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!
Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

Moment obrotowy: 501 do 1000 Nm
Wydajność: 2,2 kW
Zakres kontroli: ok. 2 do 20 obr./min
Średnica wału: 50 mm
Napięcie: 400 V
Seria: EASYdrive ED400 0,55kW - 22,0kW
Właściwości "CMRV150 100L1-4 - 2,2 kW - 2 do 16 obr/min - przekładnia ślimakowa z silnikiem z przetwornicą częstotliwości ED400"
Moment obrotowy: 501 do 1000 Nm
Wydajność: 2,2 kW
Zakres kontroli: ok. 2 do 20 obr./min
Średnica wału: 50 mm
Napięcie: 400 V
Seria: EASYdrive ED400 0,55kW - 22,0kW
