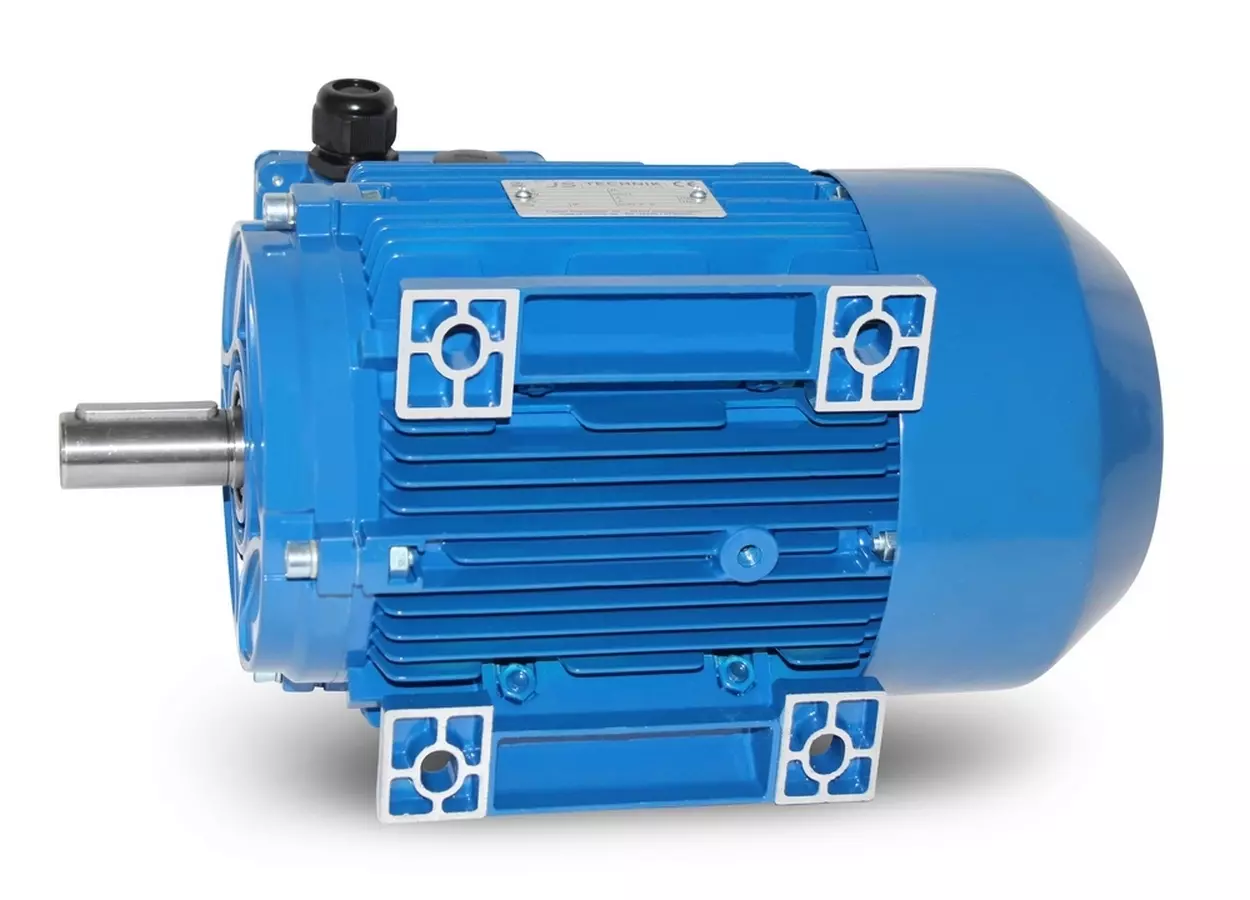

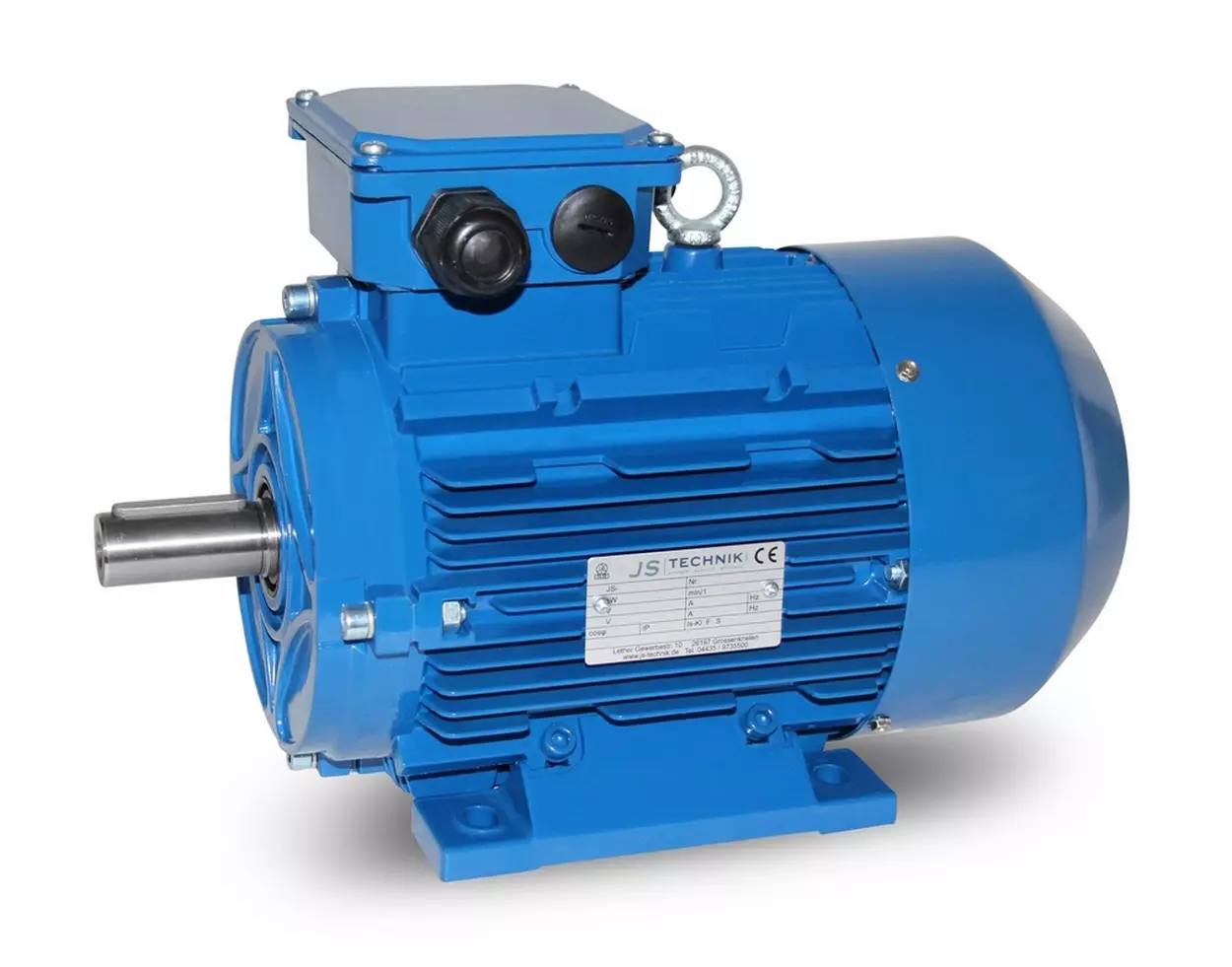

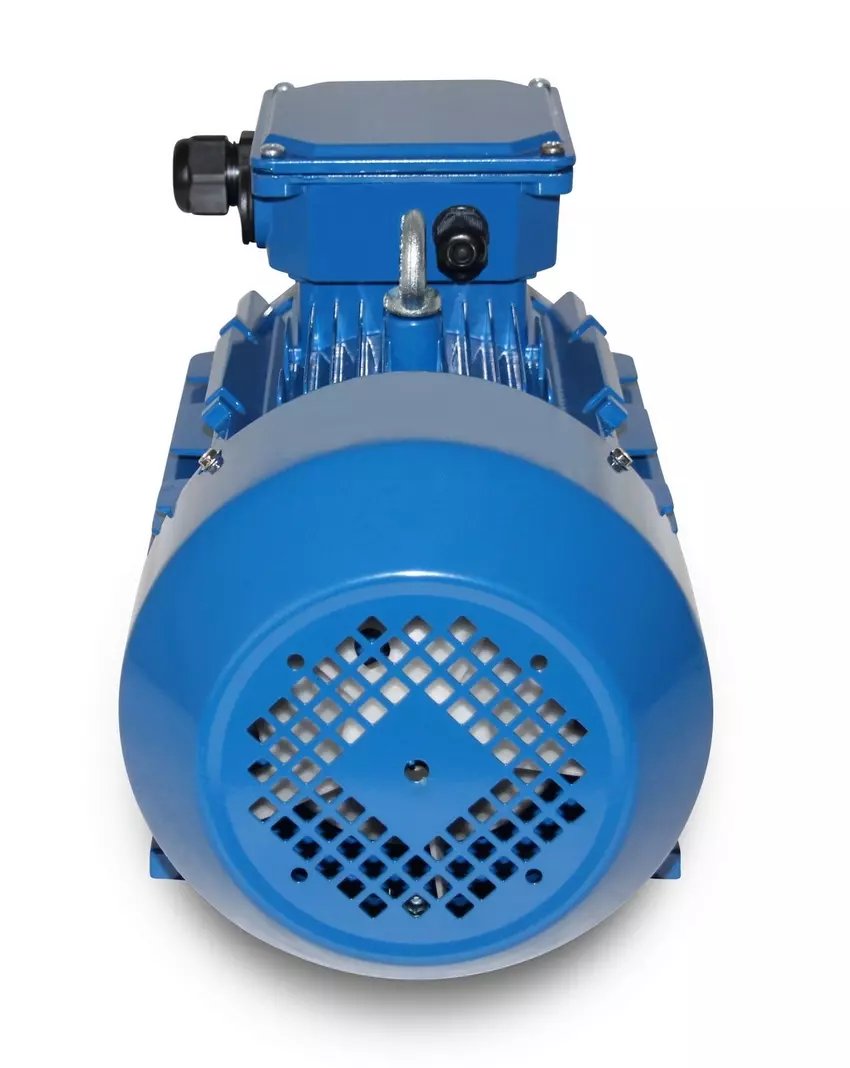

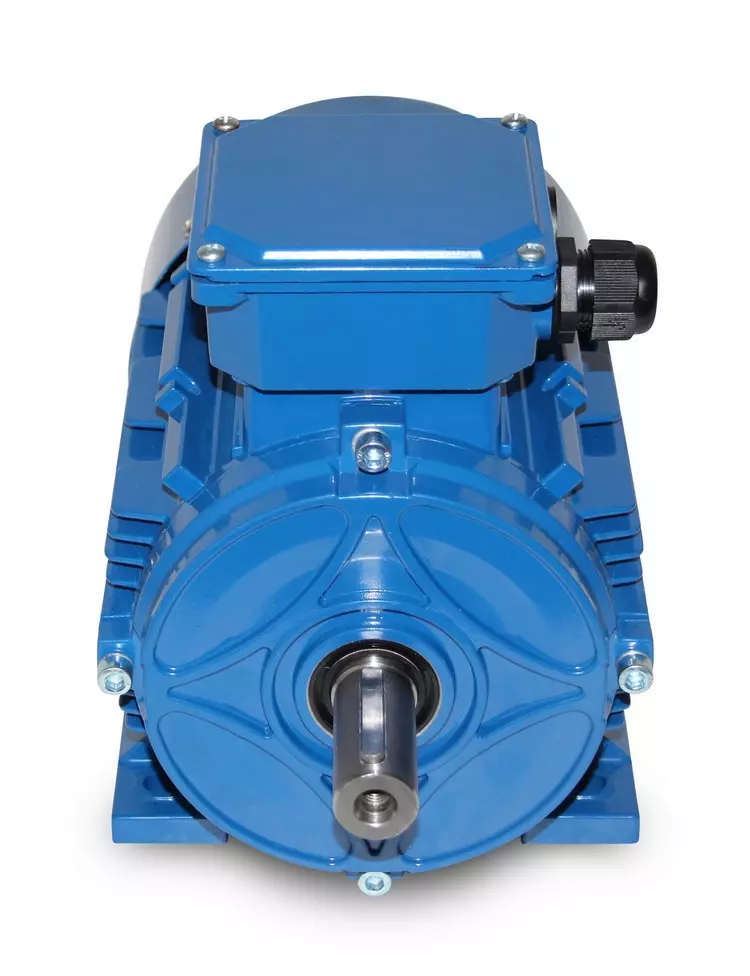

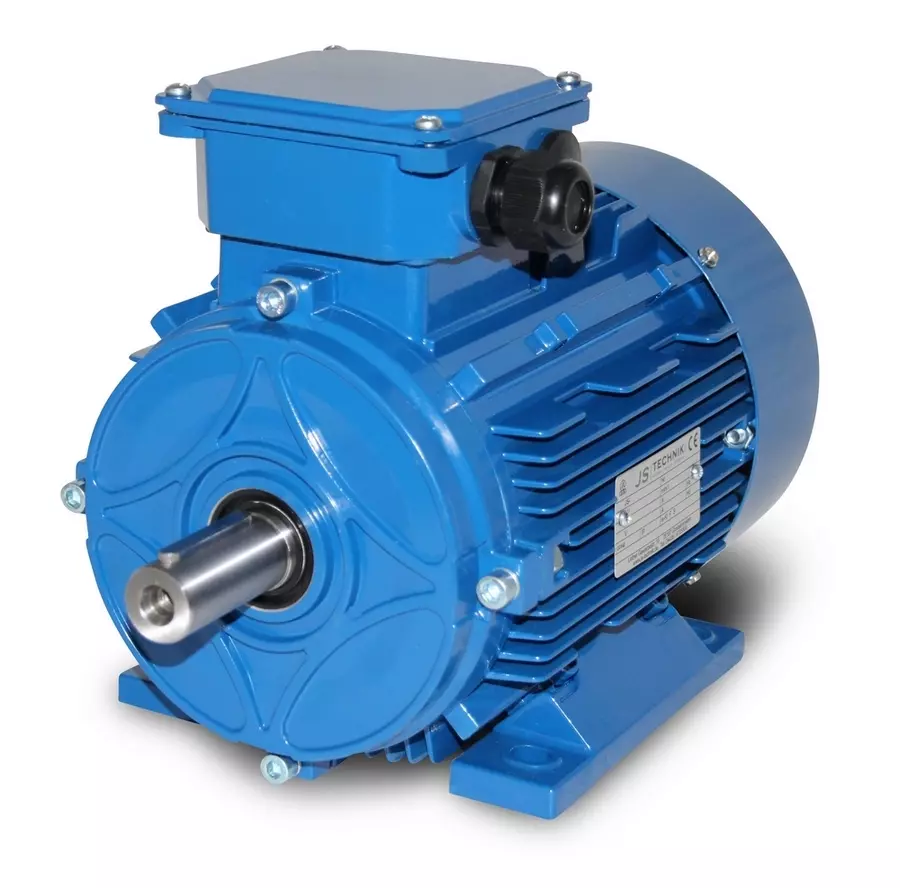

Silnik trójfazowy MX3 100L 2,2 kW- 4-biegunowy-B3

Informacje o produkcie "Silnik trójfazowy MX3 100L 2,2 kW- 4-biegunowy-B3"

Silnik trójfazowy, silnik elektryczny, moc=2,2 kW, prędkość=4-biegunowy

Typ=B3, wał=28 x 60 mm, napięcie=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% zgodnie z VDE 0530),

Częstotliwość=50/60 Hz, klasa sprawności=IE3, sprawność=86,7%, wykończenie farbą=RAL 5010 (niebieski gencjanowy),

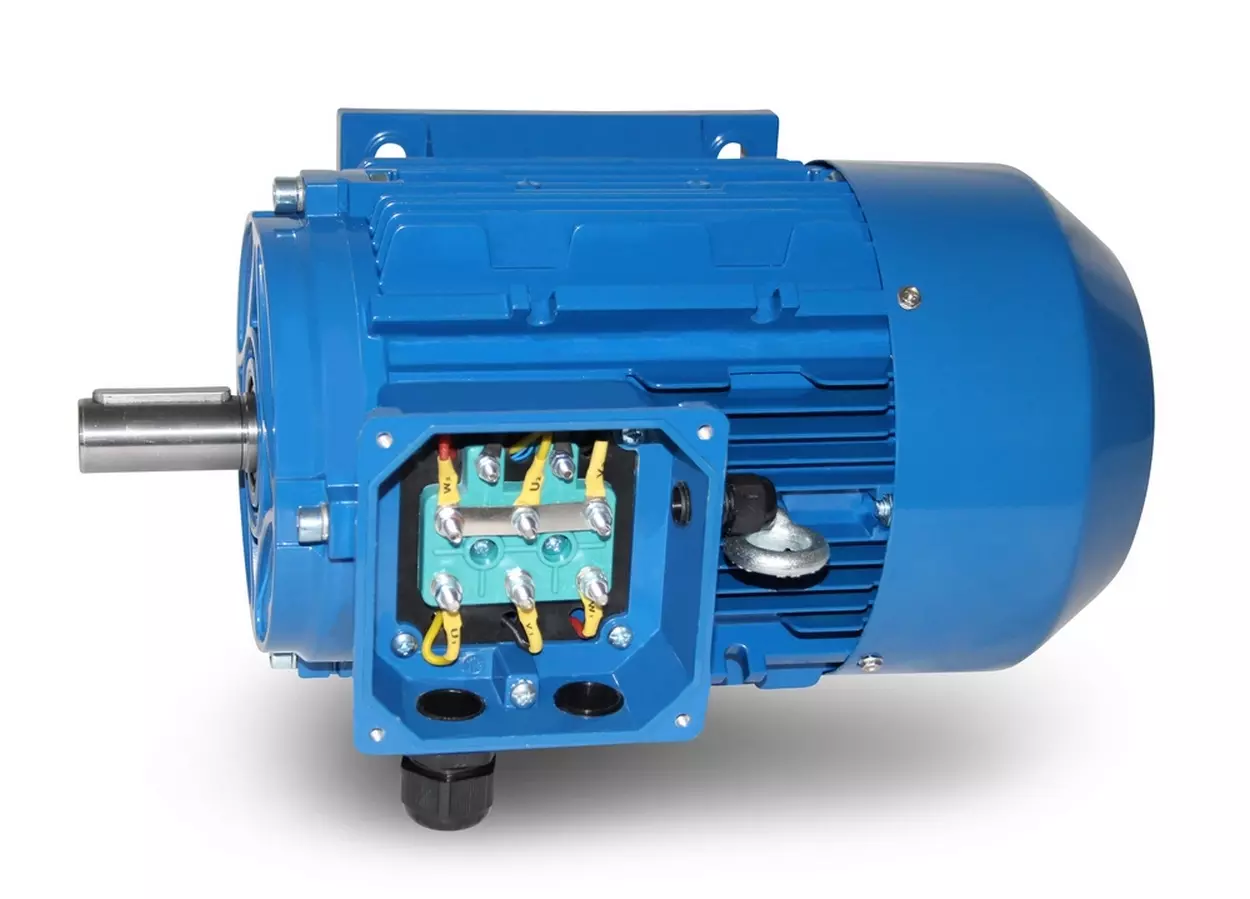

Stopień ochrony=IP55, Czujnik temperatury=3 x termistory PTC, Waga=24 kg, Pozycja skrzynki zaciskowej=górna (obrotowa),

Dławiki kablowe=1 x M25, 1 x M16, Obudowa=odlew aluminiowy, Klasa izolacji=F (155°C),

Łożysko kulkowe=SKF, C&U lub odpowiednik, chłodzenie=wentylator osiowy (tworzywo sztuczne), nóżki silnika=mogą być przykręcane lub odkręcane.

Silnik elektryczny nadaje się do użytku z przetwornicami częstotliwości i dla obu kierunków obrotów.

Zgodnie z VDE 0105 i IEC 364, wszelkie prace przy napędzie elektrycznym mogą być wykonywane wyłącznie przez wykwalifikowany personel

Wykwalifikowany personel. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie.

Pomocne wskazówki dotyczące silników elektrycznych znajdą Państwo w sekcji FAQ. Wszystkie zdjęcia produktów są niewiążącymi przykładami!

Zastrzega się prawo do zmian technicznych.

Częstotliwość: 50 Hz, 60 Hz
Elektryczność: 4,52 A
Moment bezwładności : 0,01024 kgm²
Moment dokręcania do nominalnego momentu dokręcania (Ma/Mn): 32,10 Nm
Nominalny moment obrotowy: 14,59 Nm
Obciążenie promieniowe maks.: 118,54 N
Ochrona silnika: 3 x Termistor PTC
Podniesienie do prądu znamionowego (la/In): 29,39 A
Przeciągnięcie momentu obrotowego do nominalnego momentu obrotowego (Mk/Mn): 33,56 Nm
Temperatura otoczenia: 40 °C
Tryb pracy: S1
Waga: 23,6 kg
Współczynnik mocy: 0,81 Cos φ
Wydajność: 2,2 kW
Wydajność (100% / 75% / 50%): 86,7 / 86,9 / 84,3
Wymiary wału: 28 x 60 mm
Wysokość montażu: 1000 m
Prędkość: 1500 obr./min / 4-pinowe
Średnica wału: 28 mm
Projekt: B3
Napięcie: 3 x 230/400 V
Klasa ochrony: IP55
Kierunek obrotu: Lewa, Prawa
Klasa wydajności: IE 3
Rozmiar: Standardowa
Właściwości "Silnik trójfazowy MX3 100L 2,2 kW- 4-biegunowy-B3"
Częstotliwość: 50 Hz, 60 Hz
Elektryczność: 4,52 A
Moment bezwładności : 0,01024 kgm²
Moment dokręcania do nominalnego momentu dokręcania (Ma/Mn): 32,10 Nm
Nominalny moment obrotowy: 14,59 Nm
Obciążenie promieniowe maks.: 118,54 N
Ochrona silnika: 3 x Termistor PTC
Podniesienie do prądu znamionowego (la/In): 29,39 A
Przeciągnięcie momentu obrotowego do nominalnego momentu obrotowego (Mk/Mn): 33,56 Nm
Temperatura otoczenia: 40 °C
Tryb pracy: S1
Waga: 23,6 kg
Współczynnik mocy: 0,81 Cos φ
Wydajność: 2,2 kW
Wydajność (100% / 75% / 50%): 86,7 / 86,9 / 84,3
Wymiary wału: 28 x 60 mm
Wysokość montażu: 1000 m
Prędkość: 1500 obr./min / 4-pinowe
Średnica wału: 28 mm
Projekt: B3
Napięcie: 3 x 230/400 V
Klasa ochrony: IP55
Kierunek obrotu: Lewa, Prawa
Klasa wydajności: IE 3
Rozmiar: Standardowa
