HT0522 - Pozioma przekładnia walcowa 220 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=220 obr/min, przełożenie (i)=6,37, moment obrotowy (M²)=9000 Nm, Moc znamionowa=213 Nm, wał drążony=95 mm, masa=260 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=40 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

19 082,05 zł*

Szczegóły

HT0622 - Pozioma przekładnia walcowa 108 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=108 obr/min, przełożenie (i)=12,98, moment obrotowy (M²)=11000 Nm, Moc znamionowa=127 Nm, wał drążony=105 mm, masa=330 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=76 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

21 893,29 zł*

Szczegóły

HT0723 - Pozioma przekładnia walcowa 62 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=62 obr/min, przełożenie (i)=22,59, moment obrotowy (M²)=19000 Nm, Moc znamionowa=127 Nm, wał drążony=115 mm, masa=550 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=102 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

29 536,33 zł*

Szczegóły

HT0822 - Pozioma przekładnia walcowa 140 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=140 obr/min, przełożenie (i)=9,96, moment obrotowy (M²)=18100 Nm, Moc znamionowa=272 Nm, wał drążony=125 mm, masa=580 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=86 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

35 934,80 zł*

Szczegóły

HT0923 - pozioma przekładnia walcowa 20 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=20 obr/min, przełożenie (i)=71,53, moment obrotowy (M²)=29000 Nm, Moc znamionowa=62 Nm, wał drążony=135 mm, masa=820 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=80 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

51 887,10 zł*

Szczegóły

HT1022 - pozioma przekładnia walcowa 151 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=151 obr/min, przełożenie (i)=9,25, moment obrotowy (M²)=35200 Nm, Moc znamionowa=569 Nm, wał drążony=150 mm, masa=940 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=117 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

59 219,08 zł*

Szczegóły

HT1122 - Pozioma przekładnia walcowa 84 obr

Pozioma przekładnia walcowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=84 obr/min, przełożenie (i)=16,73, moment obrotowy (M²)=45700 Nm, Moc znamionowa=408 Nm, wał drążony=180 mm, masa=1200 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=92 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

75 380,06 zł*

Szczegóły

HT1223 - pozioma przekładnia walcowa 45 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=45 obr/min, przełożenie (i)=31,22, moment obrotowy (M²)=70000 Nm, Moc znamionowa=338 Nm, wał drążony=180 mm, masa=1710 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=232 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

103 181,28 zł*

Szczegóły

HT1324 - pozioma przekładnia walcowa 11 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=11 obr/min, przełożenie (i)=122,85, moment obrotowy (M²)=90000 Nm, Moc znamionowa=111 Nm, wał drążony=190 mm, masa=2760 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=355 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

147 978,10 zł*

Szczegóły

HT1422 - pozioma przekładnia walcowa 123 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=123 obr/min, przełożenie (i)=11,35, moment obrotowy (M²)=96250 Nm, Moc znamionowa=1263 Nm, wał drążony=210 mm, masa=2750 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=222 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

160 196,74 zł*

Szczegóły

HT1622 - pozioma przekładnia walcowa 99 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=99 obr/min, przełożenie (i)=14,19, moment obrotowy (M²)=152850 Nm, Moc znamionowa=1606 Nm, wał drążony=240 mm, masa=3910 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=304 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

230 258,07 zł*

Szczegóły

HT1523 - pozioma przekładnia walcowa 28 obr

Pozioma przekładnia czołowa ze stałym wałem wejściowym Prędkość obrotowa (n²)=28 obr/min, przełożenie (i)=50,66, moment obrotowy (M²)=150000 Nm, Moc znamionowa=447 Nm, wał drążony=230 mm, masa=4090 kg, kolor=RAL5010, Opcja chłodnicy=brak, temperatura otoczenia=20°C, dopuszczalne siły boczne=455 kN. Jak zwykle w przypadku poziomych przekładni walcowych, należy zwrócić uwagę na rozwój temperatury podczas pracy. Aby uniknąć przegrzania obudowy przekładni temperatura w obudowie przekładni, konieczne jest wcześniejsze wyjaśnienie zastosowania. Wszelkie wymagane w tym celu radiatory lub wymienniki ciepła są dostępne na żądanie. do wykonania. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie. Proszę wybrać żądaną pozycję instalacji podczas składania zamówienia. Ważne uwagi Ten napęd jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

233 127,91 zł*

Szczegóły

Pozioma przekładnia walcowa do 470 000 Nm

Przekładnie serii H są wykorzystywane w zastosowaniach przemysłowych, gdzie wymagane są duże obciążenia. Seria H została zaprojektowana tak, aby zmaksymalizować wydajność na jak najmniejszej przestrzeni. Aby to osiągnąć i do zastosowania w dowolnej pozycji montażowej, często konieczne jest dodatkowe chłodzenie i/lub zmodyfikowany rodzaj smarowania proszę pamiętać, że przekładnia wymaga dodatkowego chłodzenia. Dostępne są różne opcje, takie jak:
zbiorniki wyrównawcze oleju, wentylatory, wężownice chłodzące, wymienniki ciepła woda/olej z pompą zewnętrzną, wymienniki ciepła woda/olej z pompą na końcu wału i wymiennik ciepła powietrze/olej. Chcielibyśmy skorzystać z okazji, aby podkreślić, że w każdym wariancie wariant wytłaczarki w wersji wzmocnionej jest również dostępny w JS-Technik w każdym standardowym rozmiarze.

pozioma przekładnia walcowa w wersji wytłaczarki

Pozioma przekładnia walcowa - akcesoria

Do przekładni serii H mogą być dostarczone następujące akcesoria:
- Kołnierz silnika IEC B5
- Kołnierz wyjściowy
- Tarcza skurczowa
- Sprzęgło jednokierunkowe
- Sprzęgło elastyczne lub hydrauliczne między silnikiem a przekładnią
- Smarowanie ciśnieniowe (zintegrowane lub zewnętrzne)
- Chłodzenie z zewnętrznym wymiennikiem ciepła olej/woda
- Chłodzenie z wbudowaną wężownicą chłodzącą
- Chłodzenie z wbudowanym wentylatorem
- Chłodzenie z zewnętrznym wymiennikiem ciepła powietrze/olej
- grzałka oleju
- Czujnik temperatury
- Przełącznik temperatury
- czujnik przepływu oleju
- filtr oleju
- Różne systemy uszczelnień
- Szklany wskaźnik poziomu oleju
- zbiornik wyrównawczy oleju

Pozioma przekładnia czołowa z kołnierzem IEC

Momenty obrotowe i zastosowania

Poziome przekładnie walcowe są dostępne w wielu wariantach i momentach obrotowych od 3 000 Nm do 470 000 Nm. Najczęstszą formą zastosowania jest połączenie z silnikiem trójfazowym. Jest on montowany bezpośrednio do przekładni za pomocą kołnierza IEC B5.montowany bezpośrednio na przekładni. W przypadku większych "wersji przekładni z silnikiem" oferujemy możliwość połączenia jej ze sprzęgłem silnikowym wstępnie zmontowany na ramie podstawy.

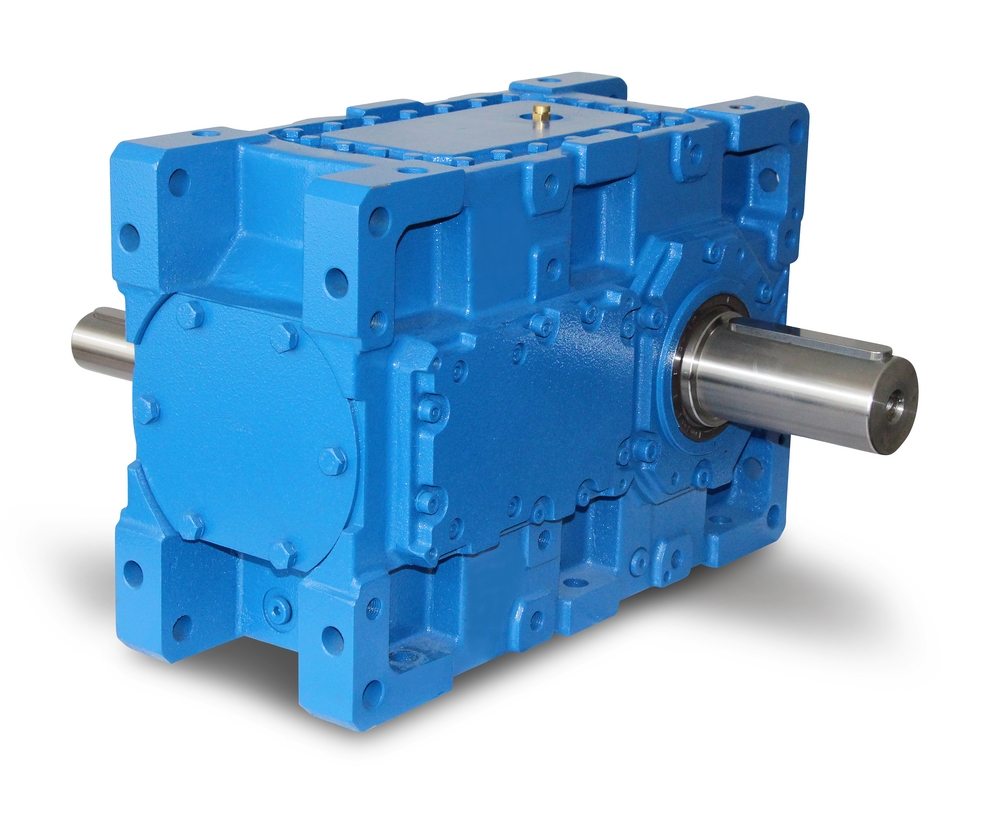

Poziome przekładnie walcowe w wykonaniu standardowym

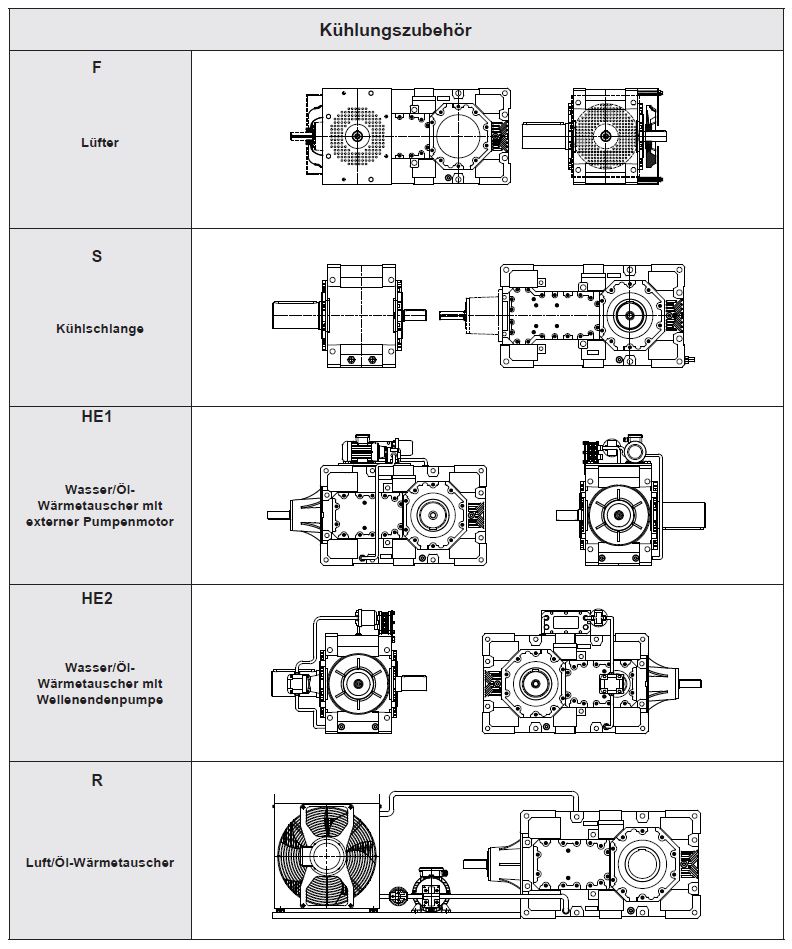

Warianty chłodzenia

Tutaj znajdą Państwo przegląd opcji chłodzenia dla poziomych przekładni walcowych.

Proszę kliknąć, aby powiększyć!
