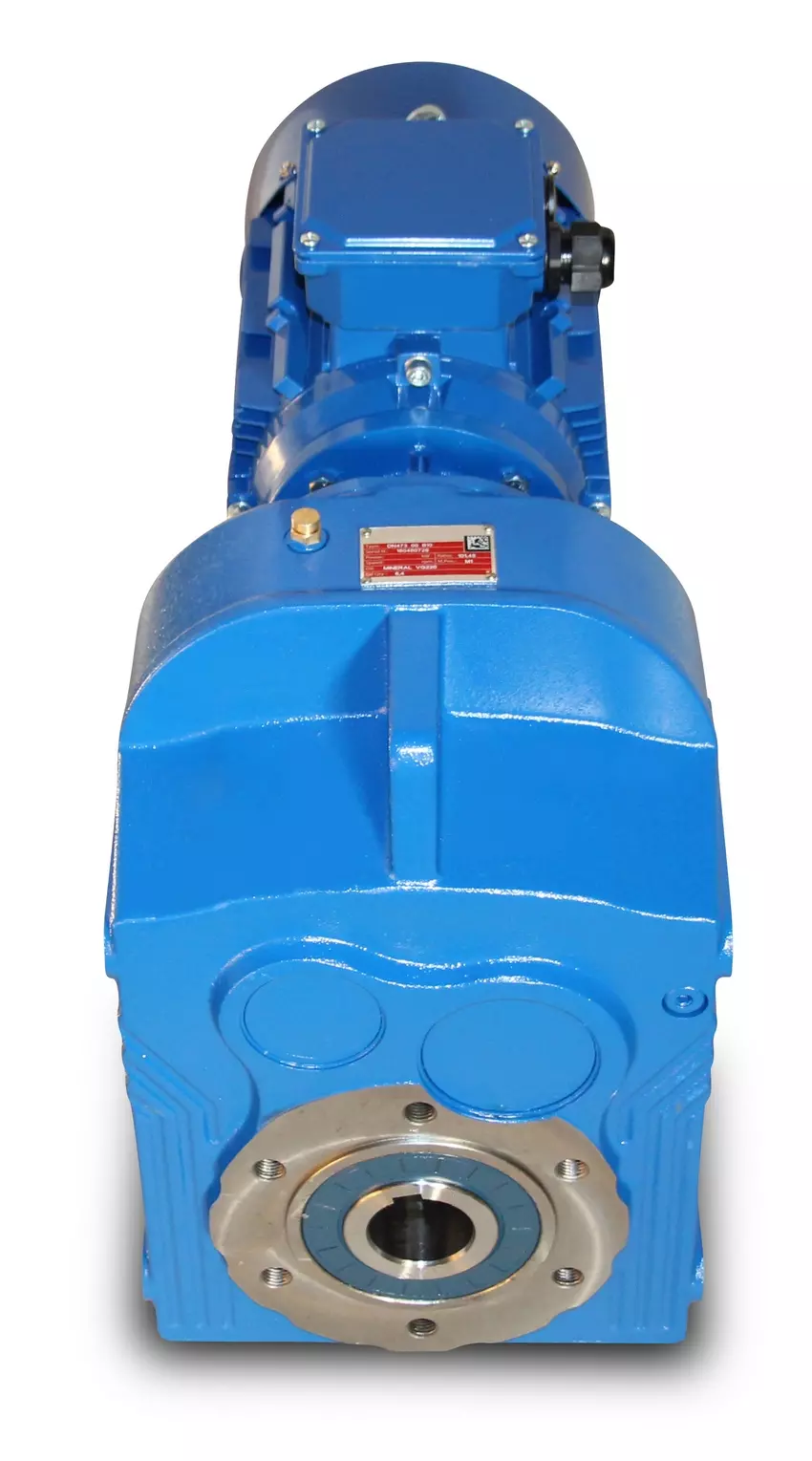

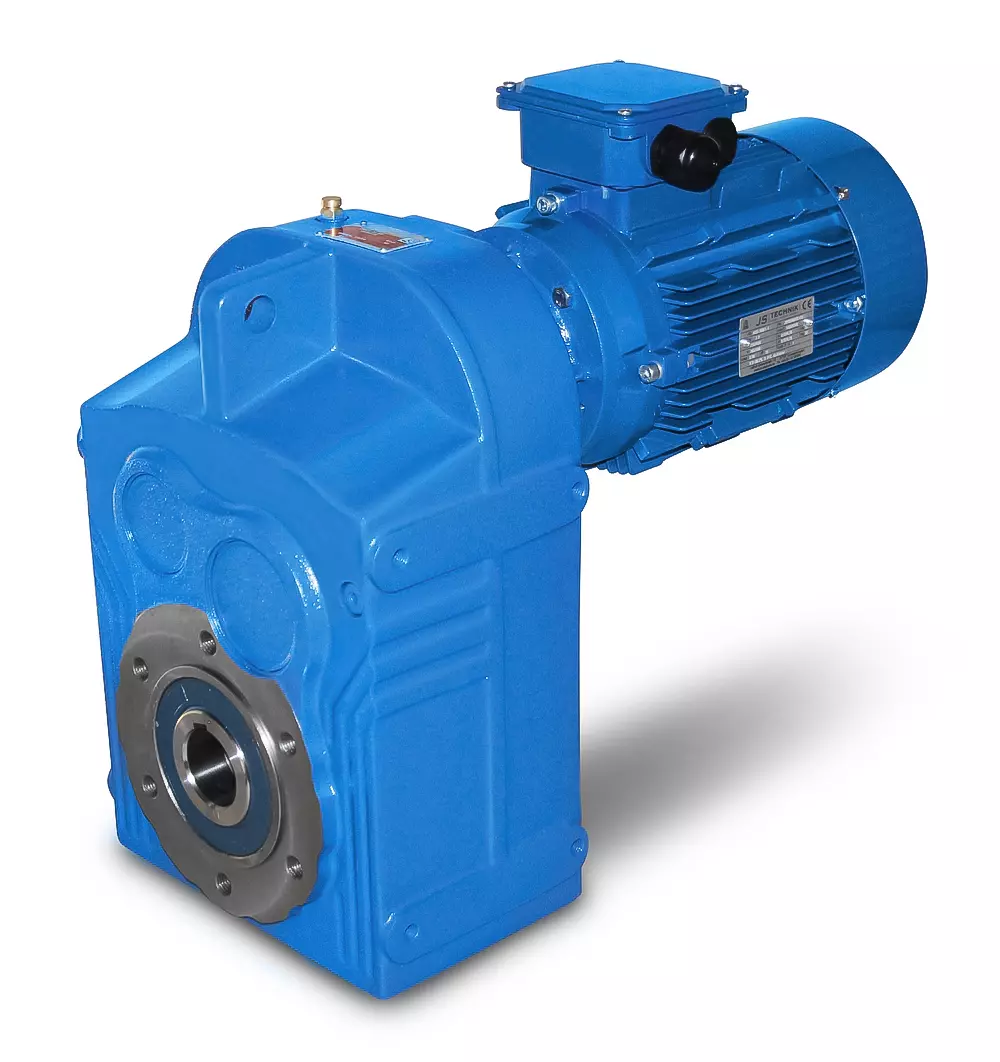

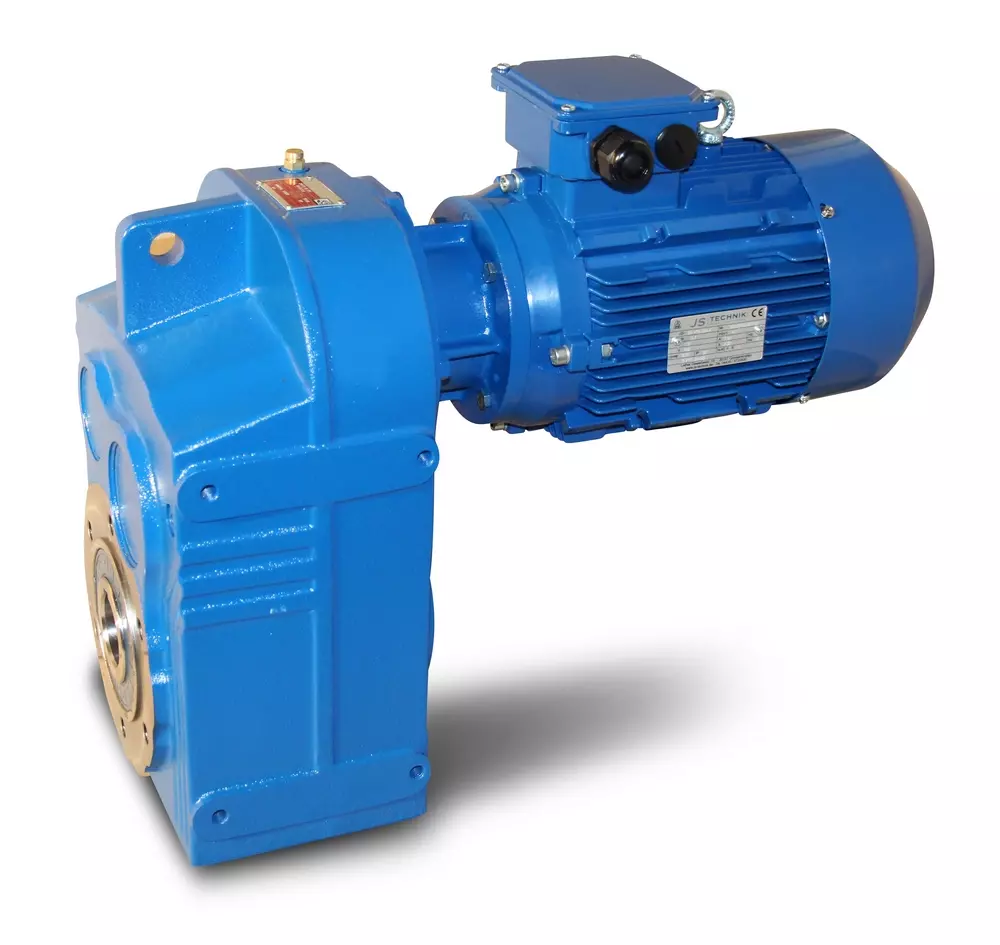

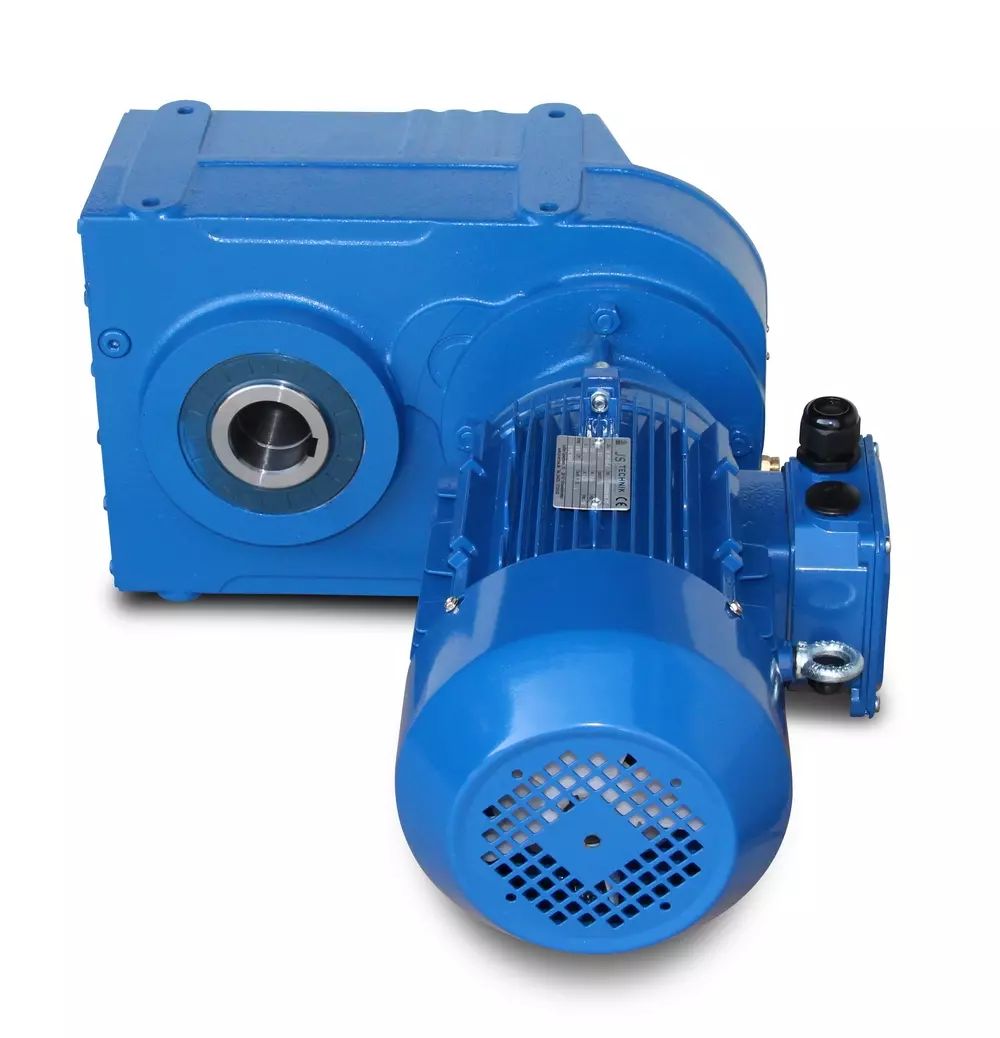

DV473-100-4-2,2 kW- 20 obr/min motoreduktor z wałem równoległym

7 599,28 zł*

Ceny zawierają podatek VAT oraz koszty wysyłki

Czas dostawy Ok. 36 dni roboczych

Pozycja montażowa dla motoreduktorów

Numer produktu: DV473510100706A000T1

custom_versand Artykuł + opakowanie

Pliki do pobrania

Informacje o produkcie "DV473-100-4-2,2 kW- 20 obr/min motoreduktor z wałem równoległym"

Motoreduktor z wałem równoległym z kołnierzem IEC między przekładnią a silnikiem elektrycznym,

Napięcie=3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5% zgodnie z VDE 0530), częstotliwość=50/60 Hz.

Moc=2,2 kW, prędkość (n²)=20 obr/min, przełożenie (i)=70,59, moment obrotowy (M²)=1003 Nm,

Współczynnik serwisowy (fs)=1,5, konstrukcja=B3, wał drążony=50 mm, masa=116 kg, kolor=RAL5010.

Czujnik temperatury=3 x termistory PTC, tryb pracy=S1- 100% ED, skrzynka zaciskowa=górna (obrotowa).

Motoreduktor nadaje się do pracy z przetwornicą częstotliwości i jest zgodny z normą IEC 60034-30:2008.

Przekładnia z wałem równoległym może pracować w obu kierunkach obrotu i jest dostarczana z wlewem oleju.

Zgodnie z normami VDE 0105 i IEC 364, wszelkie prace przy napędzie elektrycznym mogą być wykonywane wyłącznie przez wykwalifikowany personel

wykwalifikowany personel. W przypadku modyfikacji lub projektów specjalnych, prosimy wysłać do nas zapytanie.

Przy zamawianiu proszę wybrać żądaną pozycję instalacji i wersję.

Ważne informacje
Ten siłownik jest produktem niestandardowym. Anulowanie lub wycofanie się z zakupu jest wykluczone!
Wszystkie zdjęcia produktów są niewiążącymi przykładami!

Moment obrotowy:	1001 do 2000 Nm
Wydajność:	2,2 kW
Prędkość:	11 do 50 obr./min
Średnica wału:	50 mm
Seria:	Seria D

Właściwości "DV473-100-4-2,2 kW- 20 obr/min motoreduktor z wałem równoległym"

Moment obrotowy:	1001 do 2000 Nm
Wydajność:	2,2 kW
Prędkość:	11 do 50 obr./min
Średnica wału:	50 mm
Seria:	Seria D

Akcesoria

DV 47X- Wał wyjściowy

Wał wyjściowy z wpustem piórowym do przekładni płaskich DV472, DV473, DV474, DV475 i DV476, 50 x 100 mm Wał jest zamontowany na stałe i można go zamówić wyłącznie z motoreduktorem. Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

457,21 zł*

Szczegóły

DV 47X- Opcja kołnierza wyjściowego

Kołnierz wyjściowy dla przekładni płaskich DV472, DV473, DV474, DV475 i DV476 Ø 350 x 250 x 300 mm, B5 Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

294,85 zł*

Szczegóły

Przetwornica częstotliwości LS 0022S100-4EOFNS

Przetwornica częstotliwości, 2,2 kW, 3 x 400 V, IP20, wbudowany panel sterowania LED, filtr EMC (C3) rozszerzone funkcje sterowania bezczujnikowego wysoki moment rozruchowy 200% nawet przy 0,5 Hz wysoka gęstość mocy, kompaktowe wymiary, montaż przelotowy zintegrowany filtr EMC (C3) Zgodność z globalnymi normami CE, UL, cUL Użycie Heavy Duty 150% w ciągu 1 min lub Normal Duty 120% w ciągu 1 min Funkcja automatycznego dostrajania podczas postoju lub obrotu Opcjonalny stopień ochrony IP66/NEMA4X, ze zintegrowanym wyłącznikiem głównym (do 22 kW) Zintegrowane bezpieczne zatrzymanie "STO" (Safe Torque Off), redundantne obwody wejściowe zintegrowany wyświetlacz z prostą obsługą, możliwy zewnętrzny wyświetlacz zdalny Funkcja inteligentnego kopiowania, dla której S100 nie musi być pod napięciem prosta wymiana wentylatora, z automatycznie wyświetlanym czasem wymiany Sekwencje PLC programowalne za pomocą bloków funkcyjnych cyfrowe i analogowe wejścia/wyjścia, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (w przygotowaniu: Profinet, EtherCAT)

1 429,68 zł*

Szczegóły

Przetwornica częstotliwości LS 022M100

Przetwornica częstotliwości, 2,2 kW, 1 x 230V, 10,0A, IP20, zintegrowany filtr EMC - Filtr EMC C2 - Potencjometr do regulacji prędkości - Montaż na płycie montażowej lub szynie DIN - Możliwość montażu obok siebie (odległość między napędami 2 mm) - Proste podłączenie przez port RJ45 - Standardowe IO: 3x DI, 1x DO, 1x AI (0-10V), 1x AO (0-10V) - Czoper hamowania dla wersji 1. 5kW - Przeciążalność 150 % przez 1 min.5kW i 2,2kW - Zdolność przeciążeniowa 150% przez 1 min - Programowanie za pomocą oprogramowania operacyjnego DriveView9 przez złącze RJ45 na M100 (tylko wersja Advanced! Wersja standardowa nie posiada interfejsu RJ45! Proszę wybrać wersję) Wyciąg z funkcji specjalnych: - Hamowanie DC - Praca Jog - Praca 3-przewodowa - Praca Dwell - Kompensacja poślizgu - Sterowanie PID - Praca energooszczędna - Wyszukiwanie prędkości - Automatyczny restart przetwornica częstotliwości 2,2 kW, 230 V, dostępna od ręki!

Od 980,46 zł*

Szczegóły

DV 47X- Standardowy kołnierz wyjściowy

Kołnierz wyjściowy dla przekładni płaskich DV472, DV473, DV474, DV475 i DV476 Ø 300 x 230 x 265 mm, B5 Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

294,85 zł*

Szczegóły

Rozmiar jednostki wentylacji wymuszonej 100

Wentylator z wymuszonym chłodzeniem, zespół wentylatora z wymuszonym chłodzeniem, rozmiar silnika 100 Klasa ISO F, stopień ochrony IP56, waga 3,7 kg, wielonapięciowy. 1x230 V-50 Hz, 45 W, 0,19 A, 2900 obr/min, 142 m3/h, kondensator 3µF1x240 V-60 Hz, 55 W, 0,23 A, 3400 obr/min, 142 m3/h, kondensator 3µF 3x230/400 V-50 Hz, 40 W, 0,19 A/0,12 A, 2900 obr/min, 142 m3/h3x 254/460 V-60 Hz, 55 W, 0,19/0,11 A, 3400 obr/min, 142 m3/hLakier RAL5010, długość całkowita 185 mm, Ø wewnętrzna 197 mm Aby zainstalować wentylator zewnętrzny, należy zdjąć pokrywę wentylatora iłopatkę wentylatora. Jeśli nie można użyć przedłużenia,należy skrócić wał. W przypadku zamówienia z silnikiem, wentylator zewnętrzny może być również dostarczony zmontowany. Proszę wybrać wersję.

Od 964,57 zł*

Szczegóły

Przetwornica częstotliwości LS 0022S100-4EXFNS

Przetwornica częstotliwości, 2,2 kW, 3 x 400 V, IP66, wbudowany panel sterowania LED, filtr EMC (C3) Stopień ochrony IP66/NEMA4X ze zintegrowanym wyłącznikiem głównym rozszerzone funkcje sterowania bezczujnikowego wysoki moment rozruchowy 200% nawet przy 0,5 Hz wysoka gęstość mocy, kompaktowe wymiary, montaż przelotowy zintegrowany filtr EMC (C3) Zgodność z globalnymi normami CE, UL, cUL Proszę używać Heavy Duty 150% przez 1 min lub Normal Duty 120% przez 1 min Funkcja automatycznego dostrajania podczas postoju lub obrotu Zintegrowane bezpieczne zatrzymanie "STO" (Safe Torque Off), redundantne obwody wejściowe zintegrowany wyświetlacz z prostą obsługą, możliwy zewnętrzny wyświetlacz zdalny Funkcja inteligentnego kopiowania, dla której S100 nie musi być pod napięciem prosta wymiana wentylatora, z automatycznie wyświetlanym czasem wymiany Sekwencje PLC programowalne za pomocą bloków funkcyjnych cyfrowe i analogowe wejścia/wyjścia, Modbus TCP, Ethernet/IP, Profibus DP, CANopen (w przygotowaniu: Profinet, EtherCAT)

2 662,23 zł*

Szczegóły

Opcje silnika

opcja 230V 2,2kW-4 bieguny dla serii D

Nie można zamawiać pojedynczo!Opcja jednofazowa 1x230V-50Hz, dla motoreduktorów płaskich z silnikiem 2,2kW w wersji 4-biegunowej, z kondensatorem roboczym i rozruchowym. ! Proszę używać napędu tylko pod obciążeniem, moment rozruchowy niższy niż w przypadku silnika trójfazowego! ! Dostępne tylko za dodatkową opłatą za silnik i tylko w połączeniu z odpowiednim motoreduktorem trójfazowym!! Nie można łączyć z opcją silnika z hamulcem! Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych. Opcjonalnie: Włącznik/wyłącznik z przełącznikiem zmiany kierunku obrotów lewo/prawo, wyzwalacz podnapięciowy, Wtyczka kołnierzowa=1 x 230 V, zdolność przełączania=16 A, temperatura otoczenia=-5°C do +40°C, Kabel między silnikiem a obudową przełącznika=ok. 90 cm.

Od 183,76 zł*

Szczegóły

Opcjonalny 4-biegunowy silnik hamulcowy 2,2 kW dla serii D

Opcja silnika z hamulcem dla motoreduktorów z wałem równoległym, z silnikiem 2,2 kW w wersji 4-biegunowej. Hamulec=32 Nm 230V z prostownikiem. ! Tylko dopłata za silnik z hamulcem i dostępny tylko w połączeniu z odpowiednim motoreduktorem trójfazowym! Wszystkie zdjęcia produktów są niewiążącymi przykładami! Zastrzega się prawo do zmian technicznych.

1 538,43 zł*

Szczegóły
